    Stroom meet transformatoren (CT)

    Stroom meet transformatoren (CT)

    Stroom meet transformatoren (CT)


    Productgroep: [60] Ime

    Productinformatie

    Uitvoering:
    Doorsteekstroomomvormer, Kabelombouwstroomomvormer, Overschuif stroommeettransformator
    Openingsdiameter:
    21 mm, 32 mm
    Aantal primaire ingangen:
    1
    Primaire meetstroomsterkte In:
    60 A, 80 A, 100 A, 120 A, 125 A, 150 A, 160 A, 200 A, 250 A, 300 A, 400 A, 500 A, 600 A, 700 A, 750 A, 800 A, 1000 A
    Snapbevestiging:
    Ja, Nee
    Secundair (meet)schijnvermogen:
    1 VA, 1.5 VA, 2 VA, 2.5 VA, 3 VA, 4 VA, 5 VA, 6 VA, 7 VA, 8 VA, 10 VA, 12 VA
    Secundaire nom. stroom:
    5 A
    Overstroombegrenzingsfactor:
    FS 5
    Met aanraakbeveiliging:
    Ja
    Geijkt:
    Nee
    Nauwkeurigheidsklasse:
    1, 3
    Aansluiting secundair:
    Schroefaansluiting
    Vragen over dit product?

    Of op zoek naar een soortgelijk product? Neem contact met ons op.

    Contact »

    Artikelen

    Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.
    Filter artikelen op:
    • Zie levertijd
    • Op voorraad
        Artnr. Naam Uitvoering Openingsdiameter Primaire meetstroomsterkte In VPE Bruto prijs
    		IM-TA22150B800 Ta221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 80 A 1 st. € 12,85 4w
    		IM-TA22150C100 Ta221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 100 A 1 st. € 12,85 4w

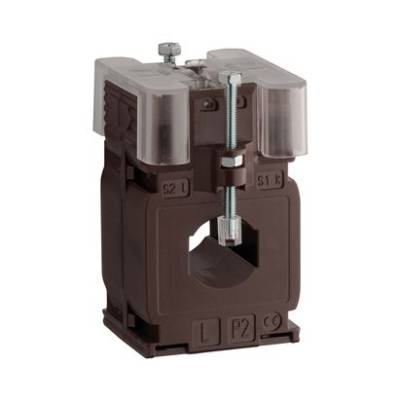

    		IM-TA22150C120 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 120 A 1 st. € 12,85 4w
    		IM-TA22150C125 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 125 A 1 st. € 12,85 4w
    		IM-TA22150C150 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 150 A 1 st. € 12,85 4w
    		IM-TA22150C160 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 160 A 1 st. € 12,85 4w
    		IM-TA22150C200 Ta221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 200 A 1 st. € 12,85 4w
    		IM-TA22150C250 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 250 A 1 st. € 12,85 4w
    		IM-TA22150C300 TA221 | Stroomtransformator per fase | Ø 21 mm | 20,5x10,5 mm | Ratio Doorsteekstroomomvormer 21 mm 300 A 1 st. € 13,17 4w
    		IM-TA23050B600 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 60 Doorsteekstroomomvormer 60 A 1 st. € 62,27 4w
    		IM-TA23050C100 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 10 Doorsteekstroomomvormer 100 A 1 st. € 62,27 4w

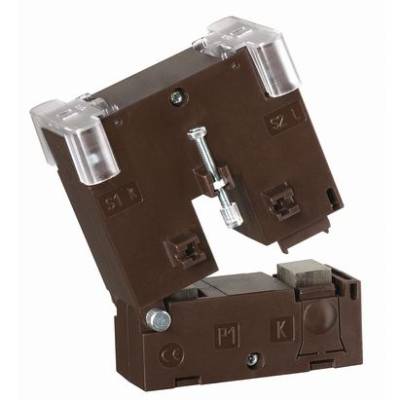

    		IM-TA23050C150 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 15 Doorsteekstroomomvormer 150 A 1 st. € 62,27 4w
    		IM-TA23050C200 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 20 Doorsteekstroomomvormer 200 A 1 st. € 63,92 4w
    		IM-TA23050C250 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 25 Doorsteekstroomomvormer 250 A 1 st. € 63,92 4w
    		IM-TA23050C300 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 30 Doorsteekstroomomvormer 300 A 1 st. € 69,53 4w
    		IM-TA23050C400 TRA230 | Open-kern stroomtransformator per fase | 20x30mm | Ratio: 40 Doorsteekstroomomvormer 400 A 1 st. € 69,53 4w
    		IM-TA43250C400 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Doorsteekstroomomvormer 32 mm 400 A 1 st. € 21,50 4w
    		IM-TA43250C400S TA432 | Stroomtransformator per fase (precisie) | Ø 32 mm | 25,5x25,5 Overschuif stroommeettransformator 32 mm 400 A 1 st. € 51,58 4w
    		IM-TA43250C500 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Doorsteekstroomomvormer 32 mm 500 A 1 st. € 25,10 4w
    		IM-TA43250C500S TA432 | Stroomtransformator per fase (precisie) | Ø 32 mm | 25,5x25,5 Overschuif stroommeettransformator 32 mm 500 A 1 st. € 32,66 4w
    		IM-TA43250C600 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Doorsteekstroomomvormer 32 mm 600 A 1 st. € 25,10 4w
    		IM-TA43250C600S TA432 | Stroomtransformator per fase (precisie) | kabel/passerende sta Overschuif stroommeettransformator 32 mm 600 A 1 st. € 34,59 4w
    		IM-TA43250C700 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Overschuif stroommeettransformator 32 mm 700 A 1 st. € 25,10 4w
    		IM-TA43250C700S TA432 | Stroomtransformator per fase (precisie) | kabel/passerende sta Overschuif stroommeettransformator 32 mm 700 A 1 st. € 34,59 4w
    		IM-TA43250C750 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Overschuif stroommeettransformator 32 mm 750 A 1 st. € 25,10 4w
    		IM-TA43250C750S TA432 | Stroomtransformator per fase (precisie) | kabel/passerende sta Overschuif stroommeettransformator 32 mm 750 A 1 st. € 35,91 4w
    		IM-TA43250C800 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Doorsteekstroomomvormer 32 mm 800 A 1 st. € 25,10 4w

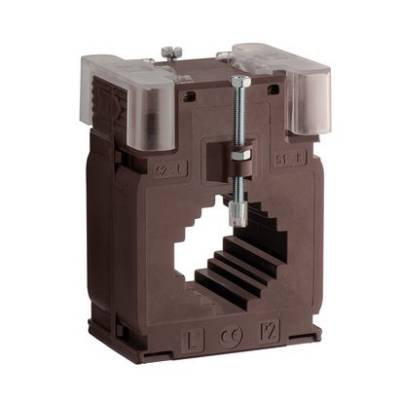

    		IM-TA43250C800S TA432 | Stroomtransformator per fase (precisie) | Ø 32 mm | 25,5x25,5 Overschuif stroommeettransformator 32 mm 800 A 1 st. € 35,91 4w
    		IM-TA43250D100 TA432 | Stroomtransformator per fase | Ø 32 mm | 25,5x25,5 mm | 32,5x Doorsteekstroomomvormer 32 mm 1000 A 1 st. € 25,10 4w
    		IM-TA43250D100S TA432 | Stroomtransformator per fase (precisie) | Ø 32 mm | 25,5x25,5 Overschuif stroommeettransformator 32 mm 1000 A 1 st. € 39,38 4w
    		IM-TA58050C250 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 250 A 1 st. € 64,93 4w

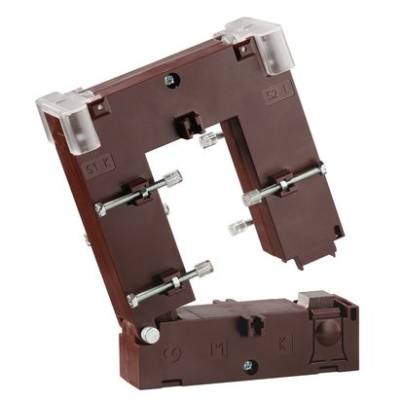

    		IM-TA58050C300 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 300 A 1 st. € 66,17 4w
    		IM-TA58050C400 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 400 A 1 st. € 66,11 4w
    		IM-TA58050C500 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 500 A 1 st. € 67,77 4w
    		IM-TA58050C600 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 600 A 1 st. € 69,80 4w
    		IM-TA58050C800 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 800 A 1 st. € 73,14 4w
    		IM-TA58050D100 TRA580 | Open-kern stroomtransformator per fase | 50,5x80,5 mm | Rati Doorsteekstroomomvormer 1000 A 1 st. € 81,48 4w

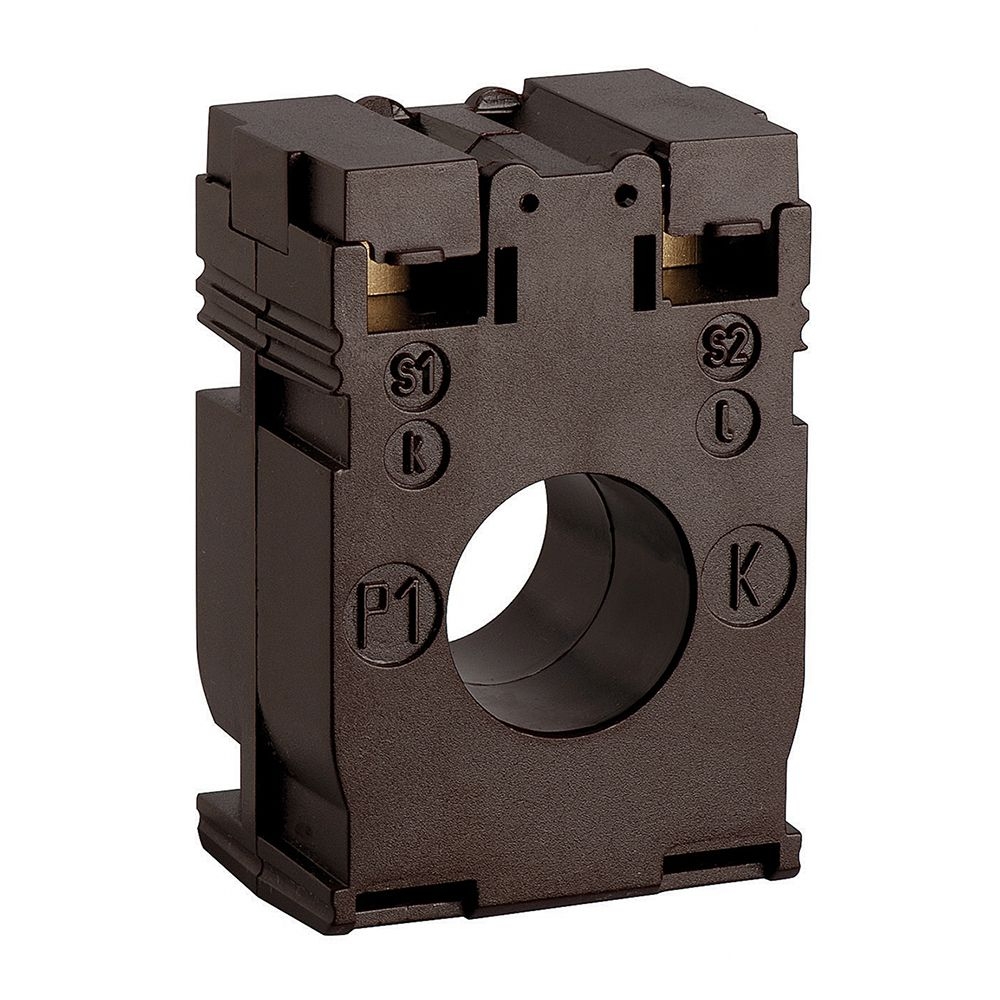

    		IM-TABB50B800 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Overschuif stroommeettransformator 21 mm 80 A 1 st. € 13,02 4w
    		IM-TABB50C100 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 100 A 1 st. € 13,02 4w
    		IM-TABB50C120 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 120 A 1 st. € 13,02 4w
    		IM-TABB50C125 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 125 A 1 st. € 13,02 4w

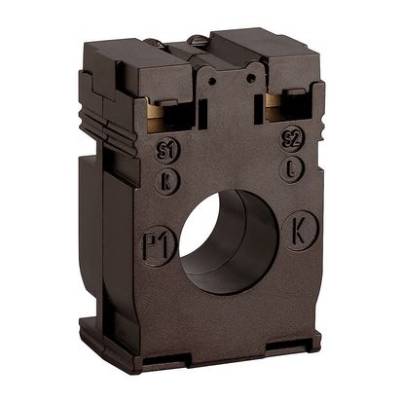

    		IM-TABB50C150 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 150 A 1 st. € 13,02 4w
    		IM-TABB50C160 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 160 A 1 st. € 13,02 4w
    		IM-TABB50C200 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 200 A 1 st. € 13,02 4w
    		IM-TABB50C250 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 250 A 1 st. € 13,02 4w
    		IM-TABB50C300 TAIBB | Stroomtransformator per fase | Ø 21 mm | 16x12,5 mm | Ratio: Kabelombouwstroomomvormer 21 mm 300 A 1 st. € 13,02 4w

    Ga naar winkelwagen »

    Een compleet assortiment Stroom meet transformatoren

    Om de juiste CT te kiezen, moet u het volgende weten:

    - Nominale systeemstroom

    Dit wordt gebruikt om de primaire stroom van de transformator te bepalen, bijv: Nominale systeemstroom: 425A = CT 500/5A

    - Staaf-/kabelgrootte

    Dit maakt het mogelijk om een CT te kiezen met een venster dat groot genoeg is om de fasestaaf/snoer door te voeren, de neiging is altijd om een iets groter venster te kiezen om een beetje speling te hebben die handig is tijdens de installatie, bijv: Snoer van 120mm2 (max. buitendiameter 21,5mm) = ik kies model TA327 met ø27mm gat.

    - Meetklasse

    Klasse 0.5/1 aanbevolen voor het meten van vermogen, elektriciteit en cosϕ

    Klasse 3 alleen te gebruiken voor stroommetingen op ampèremeters

    - Vermogen (VA)



    Naast de vaste kern Transformatoren TAIBB, TA221 & TA426 en deelbare CT’s TRA230 & TRA580 die hieronder staan, hebben we varianten van 5A t/m 8000A met kabeldoorvoeren van 16x12,5mm t/m 120x255mm.

    Daarnaast biedt IME ook een compleet assortiment Wikkelstroomomvormers en Somstroomomvormers.

    Laat ons weten wat u zoekt, we kunnen dit complete assortiment aanbieden.
