Driefasige transformator TTS met marine certificaat

Bureau Veritas is een classificatiemaatschappij die eisen stelt aan apparatuur die aan boord van schepen wordt geinstalleerd. Voor een transformator gaat het onder meer om de toegestane isolatie- en temperatuurklassen, de mechanische uitvoering en de beproevingen die moeten zijn uitgevoerd voordat het toestel mag worden toegepast. De TTS-serie wordt volgens die scheepskeur gebouwd. Valt uw project onder een andere classificatiemaatschappij, geef dat dan bij de aanvraag door.

Tot en met 25 kVA is de isolatie uitgevoerd in klasse F, gedefinieerd tot 155 graden Celsius. Vanaf 31,5 kVA wordt klasse H toegepast, gedefinieerd tot 180 graden Celsius. De wikkelingen zijn in beide gevallen uitgevoerd in klasse HC, gedefinieerd tot 200 graden Celsius. De hogere klasse bij grotere vermogens is nodig omdat een zwaardere transformator meer warmte ontwikkelt die via het isolatiemateriaal moet worden verdragen.

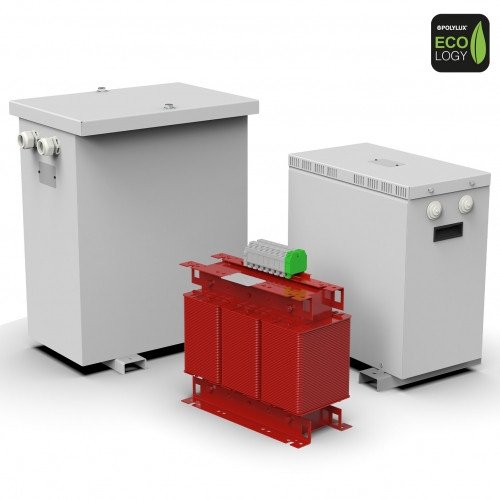

IP-00 is de open uitvoering zonder eigen omkasting, bedoeld voor inbouw in een schakelkast of paneel dat zelf de bescherming verzorgt; deze uitvoering geeft de beste warmteafvoer. IP23 wordt gekozen bij vrije opstelling in een schone, droge technische ruimte. IP54 en IP65 zijn bestemd voor ruimtes met vocht of vervuiling. Houd er rekening mee dat een hogere beschermingsgraad de warmteafvoer bemoeilijkt, wat gevolgen kan hebben voor de toegestane belasting.

Ja. De transformator is geschikt voor een netfrequentie van 50 tot 60 Hz. Dat is van belang bij schepen die wereldwijd varen en in verschillende havens op walstroom worden aangesloten, waar de netfrequentie per regio verschilt. Geef bij de aanvraag door bij welke frequentie of frequenties de transformator moet functioneren, zodat de uitvoering daarop wordt afgestemd.

De TTS-transformatoren worden op klantspecificatie gebouwd, waardoor de prijs op aanvraag is. Voor een offerte zijn in elk geval nodig: het gewenste vermogen in kVA, de primaire en secundaire spanning, de netfrequentie, de gewenste schakelgroep, de benodigde beschermingsgraad, de omgevingstemperatuur op de opstellingsplaats en de classificatiemaatschappij waaronder het project valt. Met die gegevens kunnen wij de uitvoering en levertijd bepalen.
