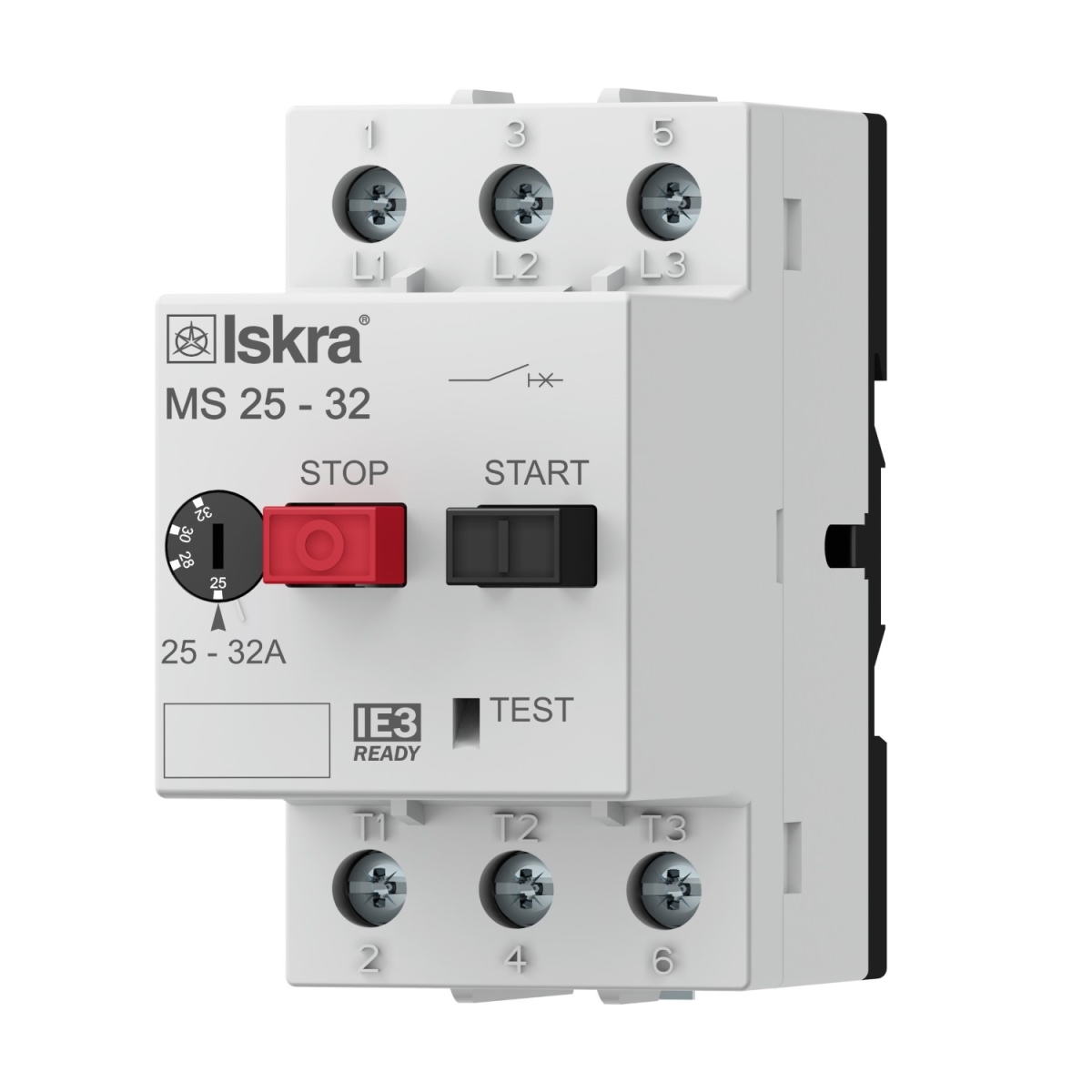

ISKRA Motorbeveiligingsschakelaars MS25

De ISKRA MS25 is een thermomagnetische motorbeveiligingsschakelaar voor het beveiligen en schakelen van elektromotoren. De MS25 beschermt de motor tegen overbelasting, kortsluiting en fase-uitval en combineert deze beveiligingsfuncties in één compact toestel.

De motorbeveiligingsschakelaar is leverbaar in 15 instelbereiken van 0,16 tot 32 A en is geschikt voor motorvermogens van 0,02 tot 12,5 kW bij 400 V AC-3. Door het instelbare overbelastingsbereik kan de MS25 worden afgestemd op de nominale stroom van de aangesloten motor. De compacte 3-polige uitvoering is slechts 45 mm breed en geschikt voor montage op DIN-rail.

Een motorbeveiligingsschakelaar beschermt een elektromotor tegen situaties waarin de motor meer stroom opneemt dan waarvoor deze is ontworpen. De ISKRA MS25 combineert een thermische overbelastingsbeveiliging met een magnetische kortsluitbeveiliging.

De thermische beveiliging reageert op langdurige overbelasting van de motor. De magnetische beveiliging schakelt bij een kortsluiting snel uit om de motor en de aangesloten bedrading tegen hoge foutstromen te beschermen. De MS25 heeft een kortsluitvastheid (Icu) tot 4 kA bij 400 V AC.

De MS25 is verkrijgbaar in 15 verschillende instelbereiken, van 0,16 A tot 32 A. Hierdoor kan de motorbeveiligingsschakelaar worden afgestemd op zowel kleine motoren als motoren met een aanzienlijk hogere nominale stroom.

Het thermische instelpunt wordt met de draaiknop aan de voorzijde ingesteld. De instelling moet worden afgestemd op de nominale motorstroom en de voorschriften die voor de betreffende motor en installatie gelden. De MS25 is geschikt voor motorvermogens van 0,02 tot 12,5 kW bij 400 V AC-3, afhankelijk van de gekozen uitvoering en het betreffende instelbereik.

Naast bescherming tegen overbelasting en kortsluiting is de MS25 gevoelig voor fase-uitval. Wanneer één van de fasen in een driefasige motorinstallatie wegvalt, kan de motor onjuist of asymmetrisch worden belast. Hierdoor kan extra warmteontwikkeling ontstaan en kan de motor beschadigd raken.

De fase-uitvalgevoelige beveiliging van de MS25 zorgt ervoor dat de motorbeveiligingsschakelaar bij een fase-uitval uitschakelt. Hiermee wordt de motor aanvullend beschermd tegen de gevolgen van het wegvallen van een fase.

De 3-polige MS25 heeft een breedte van slechts 45 mm en kan daardoor compact worden ingebouwd in een schakelkast of besturingskast. De motorbeveiligingsschakelaar is geschikt voor montage op DIN-rail, waardoor hij eenvoudig kan worden geïntegreerd in installaties voor machinebouw en paneelbouw.

De hoofdcontacten zijn voorzien van schroefaansluitingen. De MS25 heeft een beschermingsgraad IP20 en is bedoeld voor toepassing binnen een geschikte schakelkast, verdeelinrichting of andere behuizing die de benodigde bescherming tegen aanraking en omgevingsinvloeden biedt.

De MS25 kan worden uitgebreid met verschillende accessoires voor signalering, bediening en aanvullende beveiligingsfuncties. Het beschikbare toebehoren omvat onder andere hulpcontacten, spoelen, noodstopknoppen en voorzieningen voor vergrendeling.

Met een hulpcontact kan bijvoorbeeld de schakelstatus van de motorbeveiligingsschakelaar worden doorgegeven aan een besturing of signaleringscircuit. Spoelen kunnen worden toegepast voor aanvullende uitschakel- of onderspanningsfuncties. Met passende accessoires kan de MS25 daardoor worden afgestemd op de eisen van de machine- of installatiebesturing.

Bij het selecteren van een MS25 is de nominale stroom van de elektromotor het belangrijkste uitgangspunt. Kies een instelbereik waarin de nominale motorstroom correct kan worden ingesteld. Daarnaast moet worden gekeken naar de bedrijfsspanning, het motorvermogen, de toepassing en de vereiste kortsluitvastheid van de installatie.

Voor een correcte motorbeveiliging moeten ook de kabeldoorsnede, kortsluitbeveiliging en overige componenten in het motorcircuit op elkaar worden afgestemd. De MS25 kan afhankelijk van de toepassing worden gecombineerd met andere schakel- en besturingscomponenten, bijvoorbeeld een contactor voor het schakelen van de motor.

De ISKRA MS25 is geschikt voor toepassingen in onder andere paneelbouw, machinebouw en industriële installaties waar een compacte motorbeveiligingsschakelaar nodig is. Door de verschillende instelbereiken en het beschikbare toebehoren kan de beveiliging worden afgestemd op uiteenlopende motorcircuits.

Dijkman Elektrotechniek levert het volledige assortiment ISKRA MS25 motorbeveiligingsschakelaars en bijbehorend toebehoren. Bekijk ook het ISKRA MS25 toebehoren of neem contact met ons op voor advies over de juiste motorbeveiliging.

Bekijk Iskra MS25 toebehoren »

Twijfelt u welk instelbereik of welke uitvoering van de ISKRA MS25 geschikt is voor uw motor? Onze specialisten helpen u graag bij het bepalen van de juiste motorbeveiligingsschakelaar en bijpassend toebehoren.
