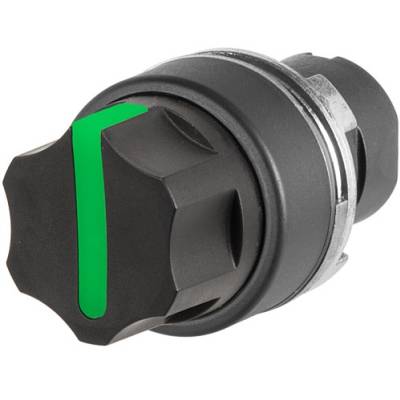

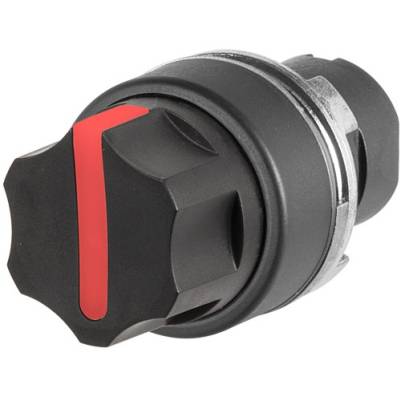

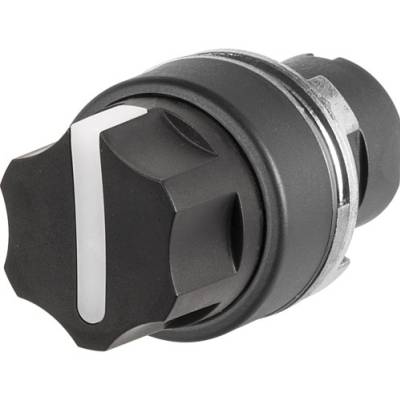

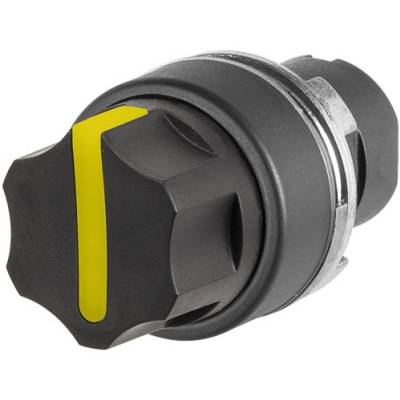

Keuzeschakelaars 22 mm verlicht

Bij een vastklikkende stand blijft de schakelaar staan waar u hem zet, tot iemand hem weer verdraait. Dat is de gebruikelijke uitvoering voor een bedrijfsstand die moet blijven staan, zoals hand/automatisch. Bij een terugverende stand keert de schakelaar na loslaten vanzelf terug naar de uitgangsstand. Die uitvoering wordt gebruikt voor functies die alleen mogen werken zolang de bediener de schakelaar vasthoudt, bijvoorbeeld handmatig positioneren of testen.

De nok bepaalt welke contacten in welke stand worden gemaakt en verbroken. Nokuitvoering A hoort bij de 2-standenschakelaars en nokuitvoering O bij de 3-standenuitvoeringen. Het aantal standen, het terugvergedrag en de nokuitvoering bepalen samen het schakelschema van de schakelaar. Geef bij uw aanvraag door welke functie in welke stand actief moet zijn, dan wordt de juiste uitvoering en het bijbehorende contactblok bevestigd.

Bij middenterugvering keert de schakelaar vanuit beide zijstanden terug naar de middenstand: beide zijstanden werken dus alleen zolang u de schakelaar vasthoudt. Bij rechtsterugvering veert alleen de rechterstand terug, terwijl de linkerstand blijft staan. Die laatste combinatie is praktisch wanneer u een blijvende bedrijfsstand en een tijdelijke functie op dezelfde schakelaar wilt hebben, bijvoorbeeld automatisch aan de ene kant en handmatig tippen aan de andere.

De beschikbare lampspanningen en het type lichtbron staan niet vermeld in dit productoverzicht. Bij verlichte bedieningselementen is dat wel bepalend, omdat het verlichtingselement moet passen bij de stuurspanning van uw paneel, veelal 24 V DC of 230 V AC. Neem contact met ons op om de juiste combinatie van schakelaarelement en verlichtingselement voor uw stuurspanning vast te laten stellen voordat u bestelt.

Ja. De inbouwmaat is 22 mm, gelijk aan de drukknoppen, verlichte drukknoppen en noodstopschakelaars uit dezelfde serie. Daardoor kunt u de indeling van een paneel later aanpassen zonder nieuwe boringen te maken: een drukknop kan worden vervangen door een keuzeschakelaar en omgekeerd. Dat maakt uitbreiding of wijziging van een bestaand bedieningspaneel aanzienlijk eenvoudiger.
