- Download
- Kleur knop
- Oranje
- Type knop
- Vlak
- VPE
- 1 st.
- Levertijd
- 2 weken
Algemeen
Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.
Alle technische gegevens in één overzicht
CE
CSA
FIMKO
RU
UL
VDE
Antwoord op de meest gestelde vragen over dit product.
De letters beschrijven de bouwvorm van de knop. PI is de standaard vlakke drukknop, verzonken in de frontring. PS is de verhoogde uitvoering, waarbij de knop uitsteekt en dus makkelijker met handschoenen te bedienen is. De toevoeging CG betekent dat de knop is voorzien van een rubberen beschermkapje: PICG is de vlakke knop met kapje, PSCG de verhoogde knop met kapje. PIP is de uitvoering met een speciale verhoogde rand rond de knop, die onbedoeld indrukken tegengaat.
IP66 betekent stofdicht en bestand tegen krachtige waterstralen. Voor de praktijk betekent dit dat het paneelfront kan worden schoongespoten zonder dat er water achter de knop de kast in loopt. De beschermingsgraad geldt voor de frontzijde bij correcte montage inclusief de bijbehorende afdichting in het paneelgat. De achterzijde met de contactblokken bevindt zich binnen de kast en is niet apart beschermd; de kastuitvoering bepaalt daar de beschermingsgraad.
Nee. Een noodstopfunctie vereist een schakelaar met een vergrendelende paddenstoelknop die na bediening in de uitgeschakelde stand blijft staan en bewust ontgrendeld moet worden, doorgaans met een draai-, trek- of sleutelbeweging. De drukknoppen 22 mm zijn terugverend en keren na loslaten terug in de uitgangsstand. Voor noodstopfuncties zijn aparte noodstopschakelaars 22 mm en noodstoppen in behuizing leverbaar.
De drukknoppen bestaan uit een frontelement dat in het paneel wordt gemonteerd, met daarachter losse contactblokken die op het element worden geklikt. Zo bepaalt u zelf het aantal maak- en verbreekcontacten per knop. De nominale stroom van de knop is 10 A. De specifieke contactblokcombinaties staan niet in dit productoverzicht; neem contact op om de juiste blokken bij uw gewenste schakelfunctie te laten bevestigen.
De drukknoppen zijn voorzien van CE, CSA, FIMKO, RU, UL en VDE. CE is vereist voor de Europese markt. UL en CSA zijn van belang wanneer de machine naar de Verenigde Staten of Canada wordt geleverd. RU wordt gevraagd voor export naar de Euraziatische Economische Unie. FIMKO en VDE zijn Europese keuringsinstanties. Controleer bij export altijd welke merken in het bestemmingsland worden geeist.
Maak een gratis account aan en krijg direct toegang tot professionele tools, persoonlijke offertes en exclusieve voordelen voor installateurs.
Bekijk al je bestellingen en bestel met 1 klik opnieuw
Maak projecten aan en ontvang directe offertes
Exclusieve prijzen voor professionals
Sla al je favoriete producten op in één handig overzicht
Exclusief voor zakelijke klanten:
Al meer dan 15.000 professionals gingen je voor
De 22 mm inbouwmaat is de meest gebruikte standaard voor bedieningselementen in industriële panelen. Alle knoppen, keuzeschakelaars en signaallampen in deze maat passen in hetzelfde gat, waardoor een paneel later eenvoudig aan te passen is zonder nieuwe boringen. Naast 22 mm zijn ook uitvoeringen voor 22,5 mm en 32 mm gatdiameter beschikbaar.
De knoppen zijn opgebouwd uit een frontelement dat u in het paneel monteert, waarop achter het paneel de contactblokken worden geklikt. Het frontelement is uitgevoerd in polycarbonaat of glasvezelversterkt polyamide, met een frontring in kunststof die leverbaar is in chroom, geel, grijs en zwart.
Het programma is opgebouwd rond een aantal typeaanduidingen die de bouwvorm van de knop beschrijven.

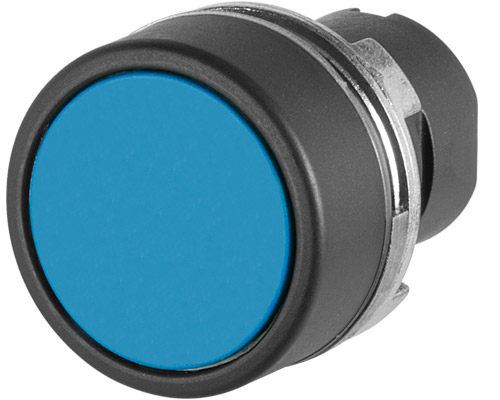

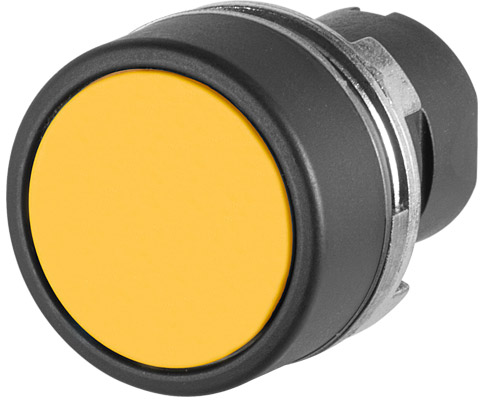

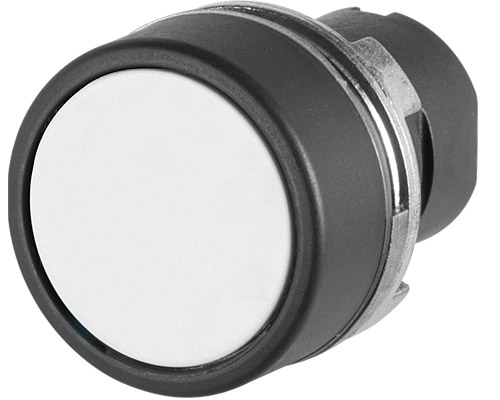

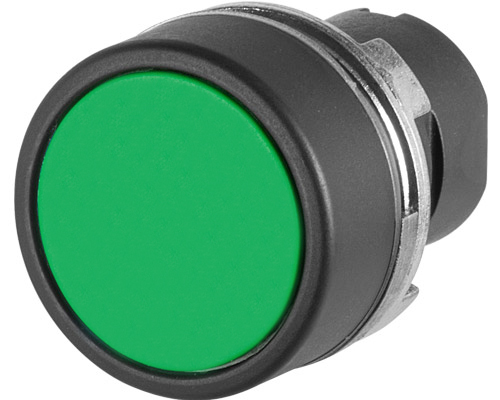

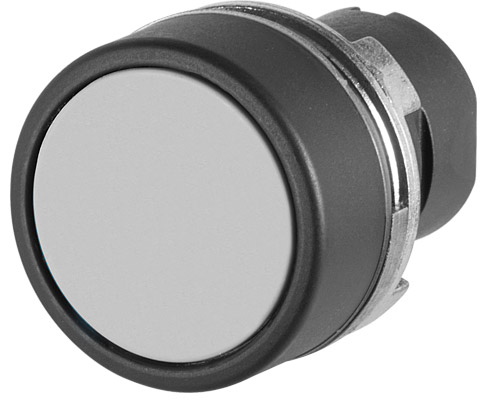

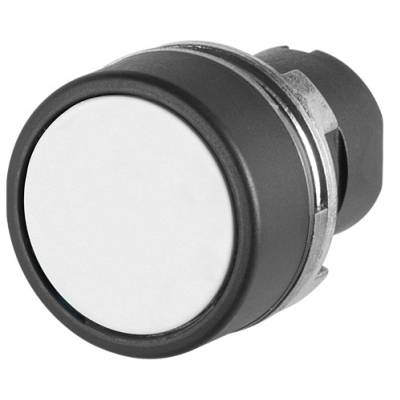

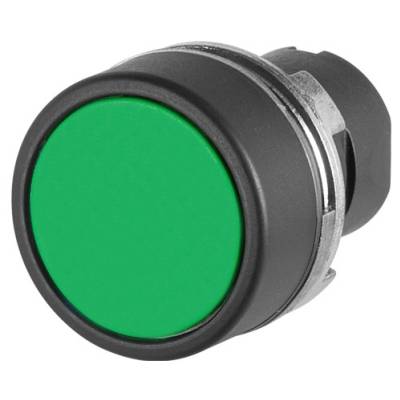

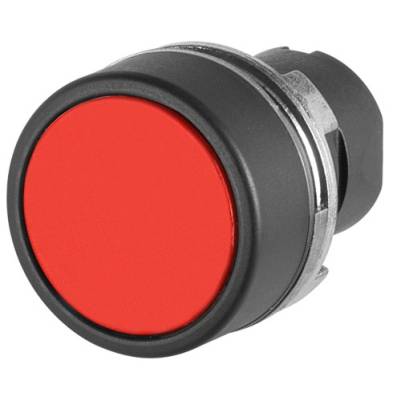

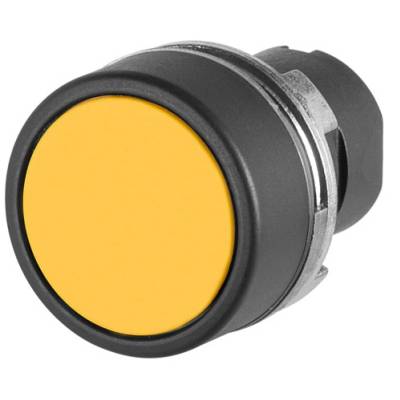

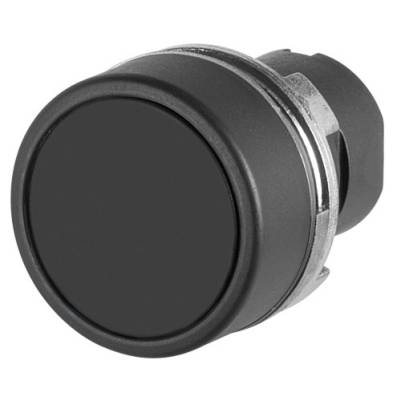

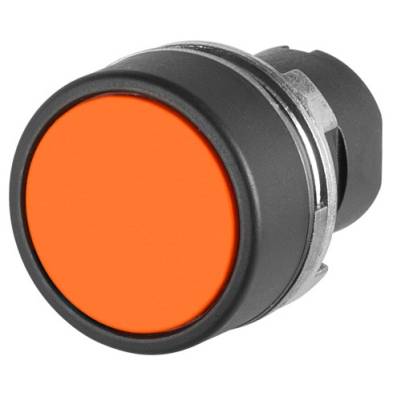

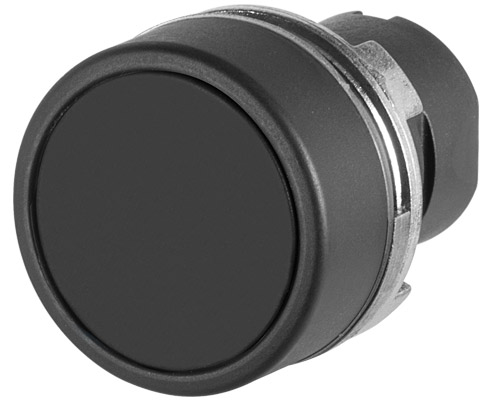

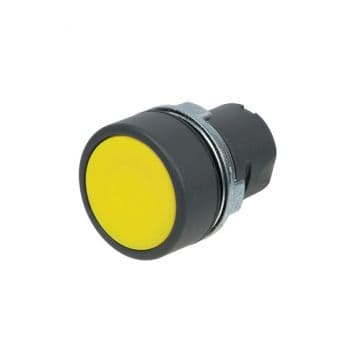

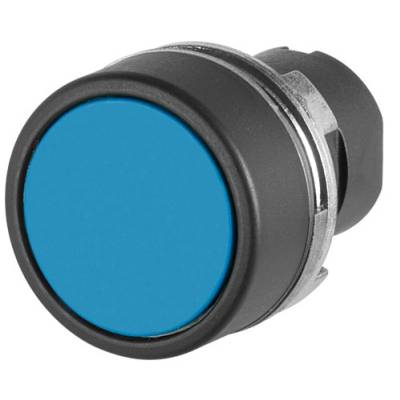

De vlakke uitvoering, verzonken in de frontring. Doordat de knop niet uitsteekt, is onbedoelde bediening minder waarschijnlijk. De standaardkeuze voor start-, bevestig- en resetfuncties.

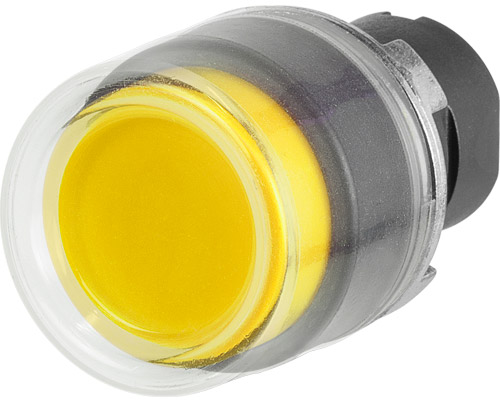

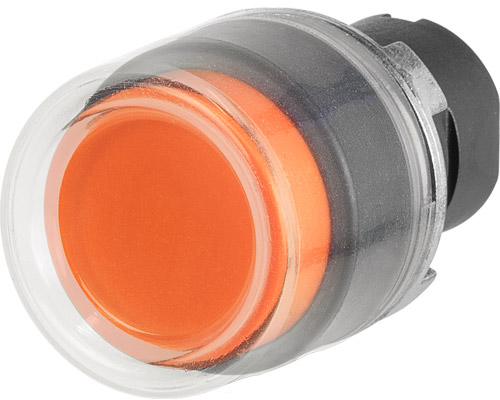

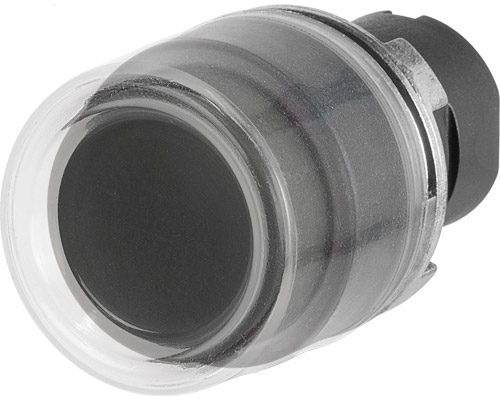

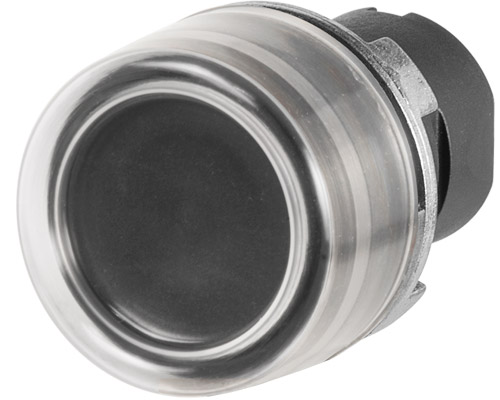

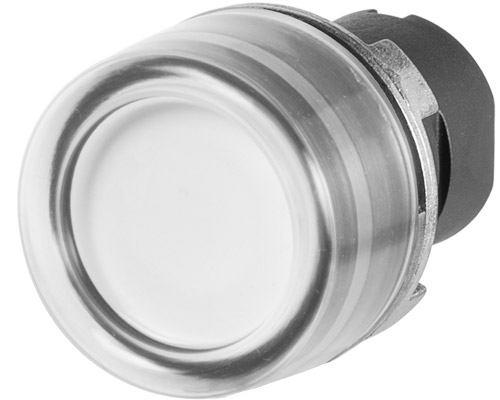

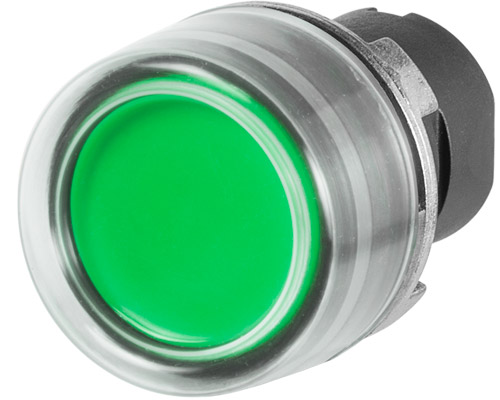

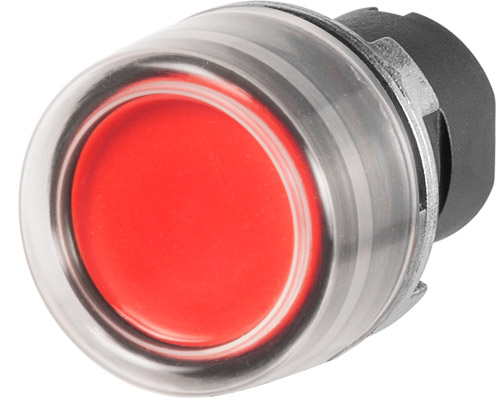

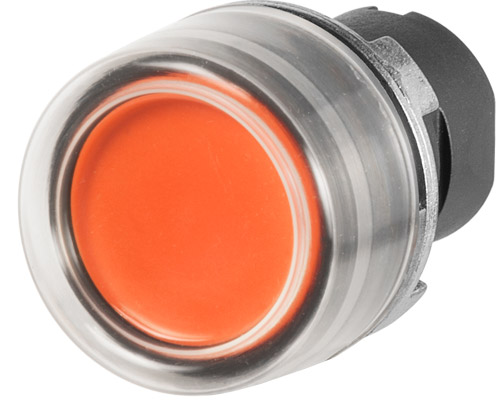

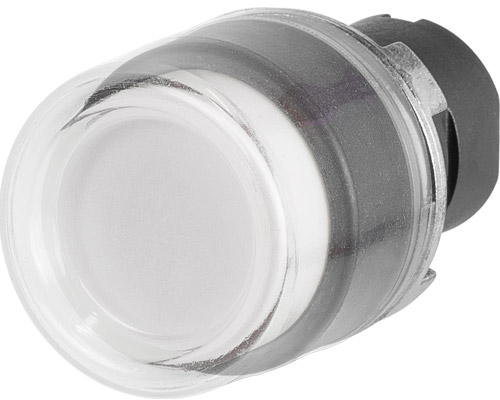

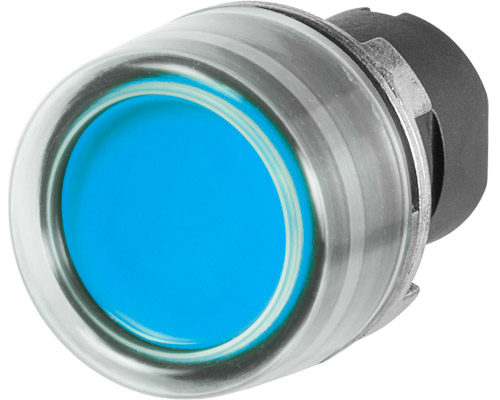

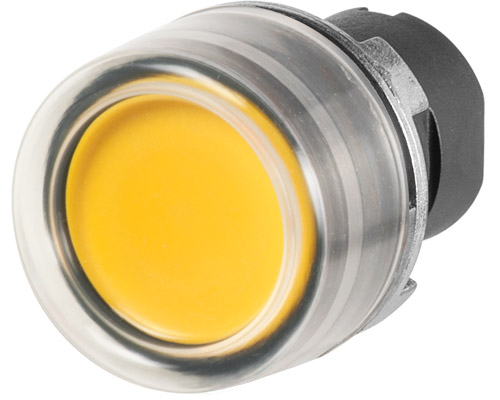

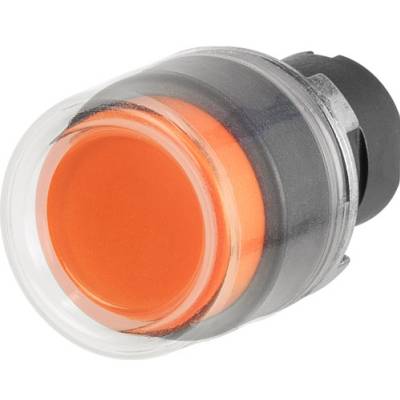

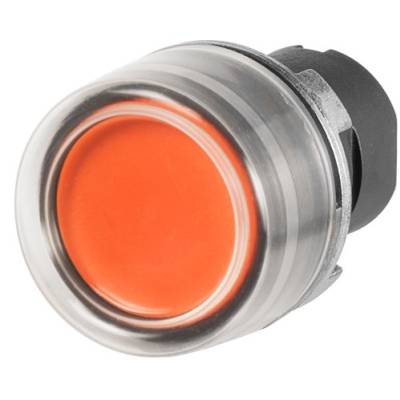

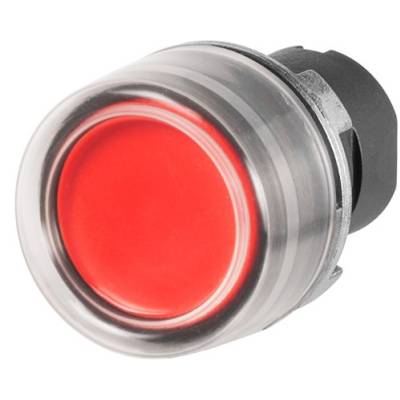

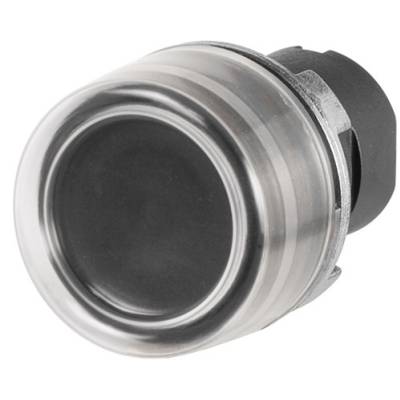

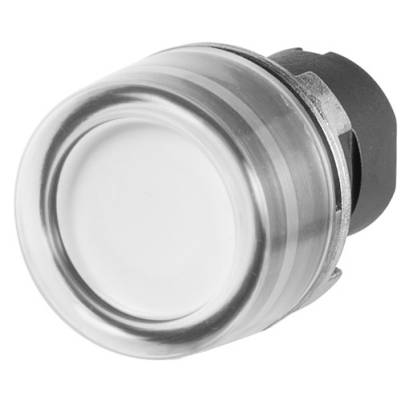

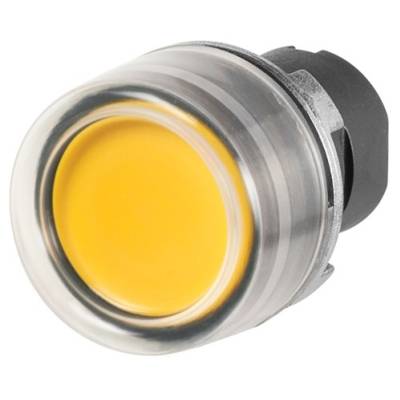

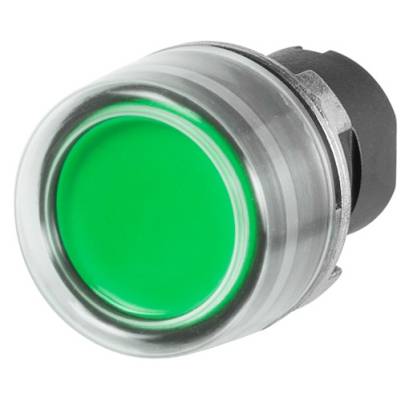

Zelfde vlakke bouwvorm, voorzien van een rubberen beschermkapje. Het kapje beschermt tegen vuil, vocht en spatten en verlengt daarmee de levensduur op vervuilde werkplekken.

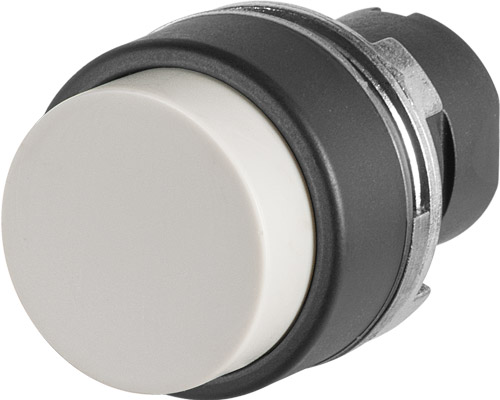

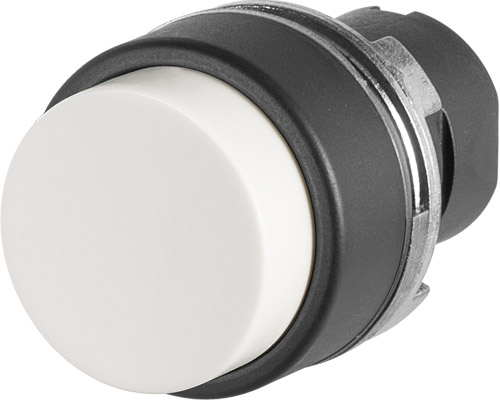

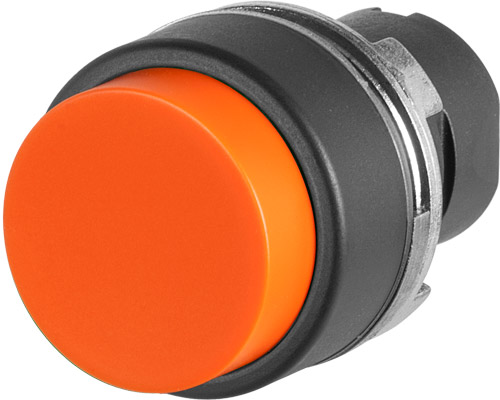

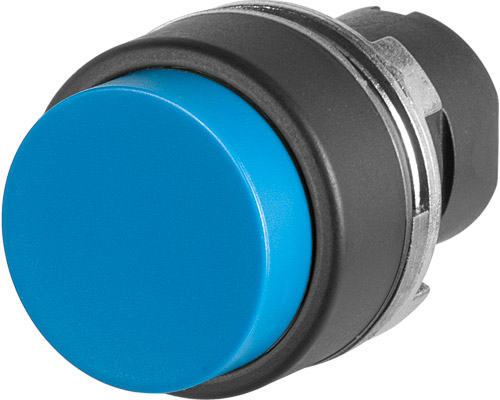

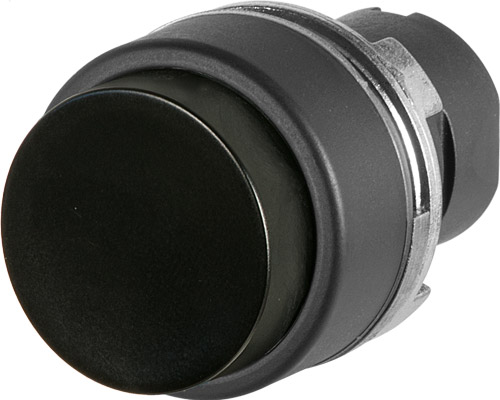

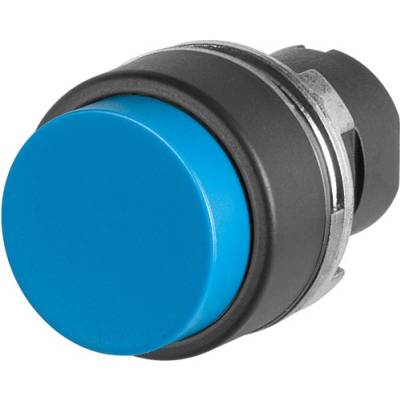

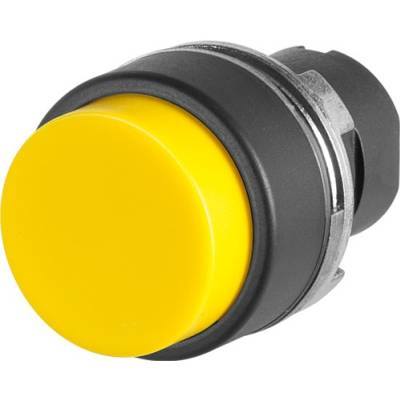

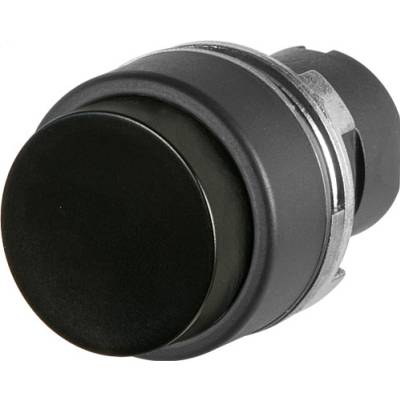

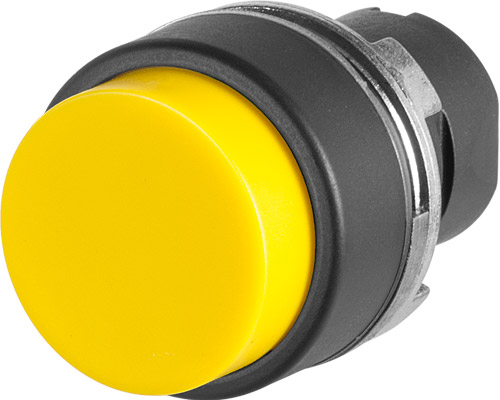

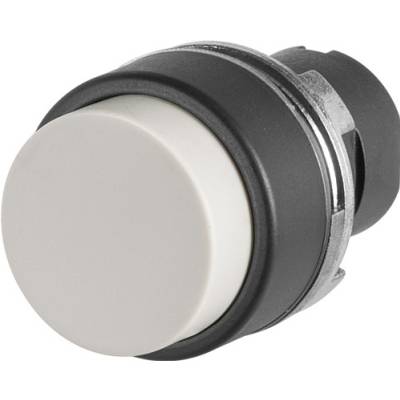

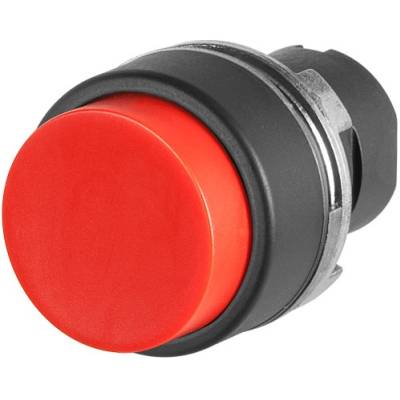

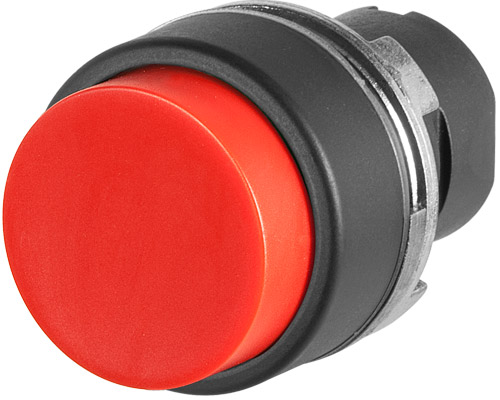

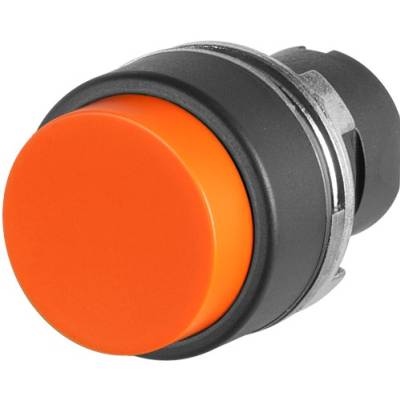

De knop steekt uit de frontring. Prettiger te bedienen met handschoenen aan en beter vindbaar zonder te kijken.

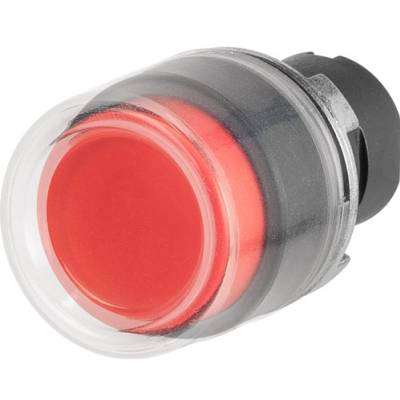

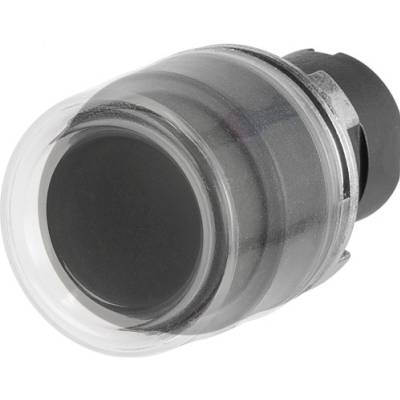

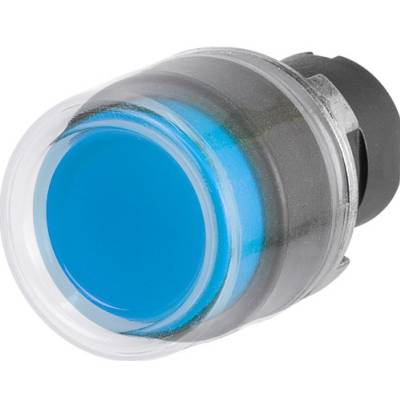

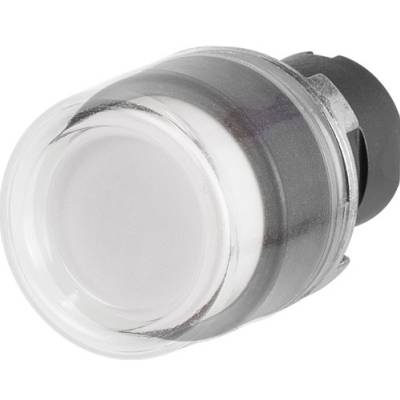

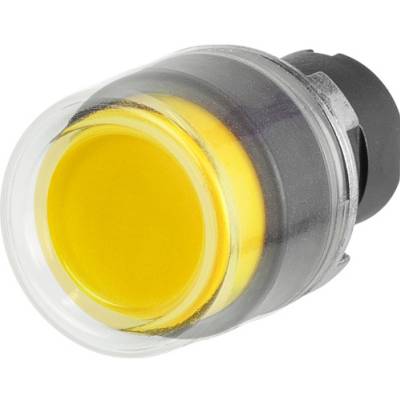

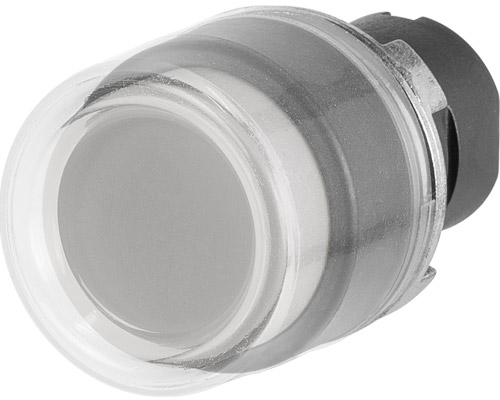

De verhoogde uitvoering met rubberen beschermkapje, voor bediening met handschoenen in een vervuilde omgeving.

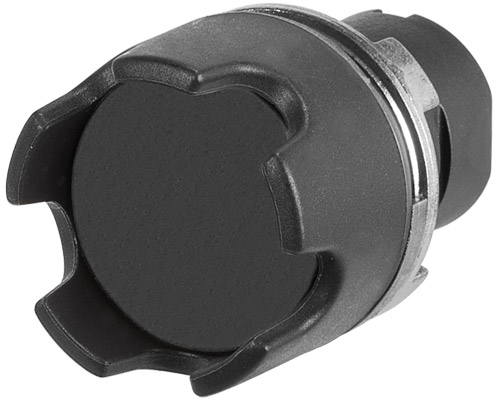

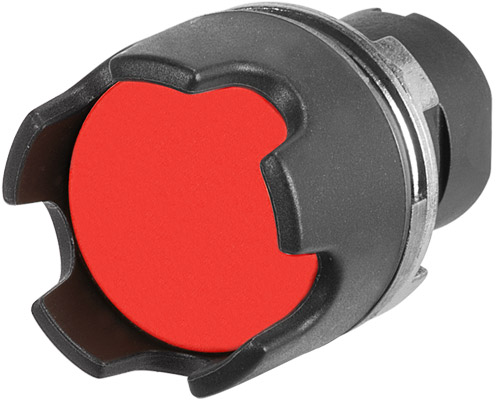

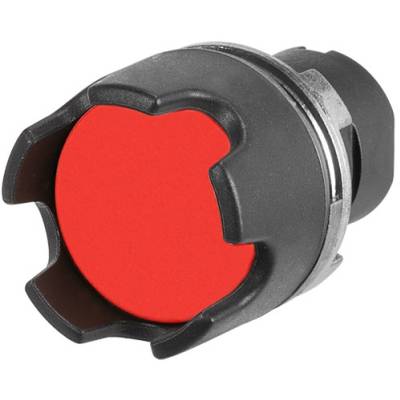

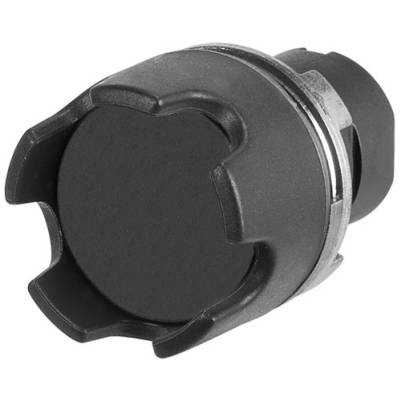

Uitvoering met een verhoogde rand rond de knop, die onbedoeld indrukken tegengaat.
De knoppen zijn leverbaar in blauw, geel, grijs, groen, oranje, rood, wit en zwart. In de machinebouw wordt kleur gebruikt om de functie herkenbaar te maken: groen en zwart voor starten en inschakelen, rood voor stoppen, geel voor ingrijpen in een afwijkende situatie, blauw voor een verplichte handeling. Leg de gekozen kleurcodering vast in de machinedocumentatie en houd deze binnen een installatie consequent aan.
Voor noodstopfuncties gebruikt u geen gewone drukknop maar een noodstopschakelaar met vergrendeling; deze zijn apart leverbaar.
Aan de frontzijde halen de drukknoppen IP66. Dat betekent stofdicht en bestand tegen krachtige waterstralen, waardoor ze bruikbaar zijn in ruimtes die met een hogedrukreiniger worden schoongemaakt. Let erop dat de beschermingsgraad geldt voor de frontzijde bij correcte montage met de bijbehorende afdichting; de achterzijde met contactblokken bevindt zich binnen de kast.
De nominale stroom bedraagt 10 A. De mechanische levensduur is 2.000.000 schakelingen, wat de knoppen geschikt maakt voor posities die vele malen per dienst worden bediend.
De drukknoppen zijn voorzien van CE, CSA, FIMKO, RU, UL en VDE. Voor machines die naar Noord-Amerika worden geleverd is met name de UL- en CSA-goedkeuring van belang; RU wordt gevraagd voor export naar de Euraziatische markt. Controleer bij export welke merken in het bestemmingsland vereist zijn.
Begin bij de bouwvorm. Wordt de knop met handschoenen bediend of moet hij zonder te kijken vindbaar zijn, kies dan een verhoogde uitvoering (PS). Is onbedoelde bediening het grootste risico, kies dan de vlakke uitvoering (PI) of de uitvoering met speciale rand (PIP).
Bepaal daarna of een beschermkapje nodig is. In stoffige, vettige of natte productieomgevingen verlengt het kapje de levensduur aanzienlijk.
Leg vervolgens de kleurcodering vast en houd die binnen de hele installatie consequent aan. Controleer tot slot de gatdiameter van het paneel (22, 22,5 of 32 mm) en, bij export, welke keurmerken het bestemmingsland eist.

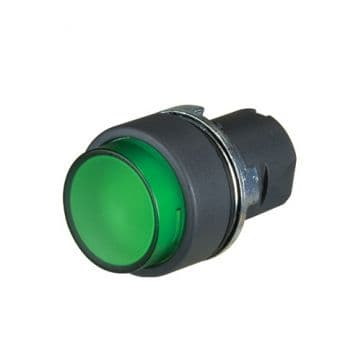

Wij voeren het New Elfin-programma in de 22 mm inbouwmaat als geheel: drukknoppen, verlichte drukknoppen, keuzeschakelaars, noodstopschakelaars en noodstoppen in behuizing. Doordat alle elementen dezelfde inbouwmaat hebben, kunt u een bedieningspaneel later aanpassen of uitbreiden zonder nieuwe boringen te maken. Wij denken mee over de combinatie van frontelement en contactblokken bij de gewenste schakelfunctie. Weet u niet zeker welke contactblokken bij uw toepassing horen, of heeft u vragen over de vereiste keurmerken bij export, neem dan contact met ons op.
