Levertijd ca. 1 wk
M1500.0010
Productgroep: [4801] Selco
Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.

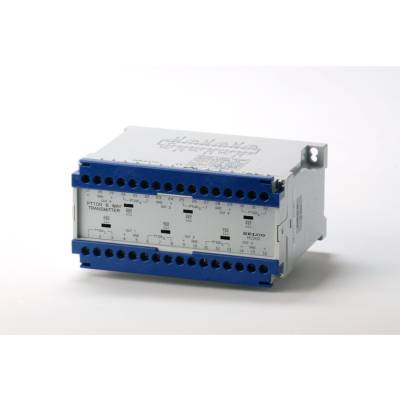

The SELCO M1500 PT100 6 Way Transmitter includes six current transducers in one box for use with DIN60751 3-wire PT100 temperature sensors.
The output signals from the M1500 are 4-20 mA current signals, which can be easily fed into e.g. an analogue alarm monitor such as the M3000 Analogue Alarm Monitor.
Each sensor input of the M1500 can be configured for three different temperature ranges: 0-160 ºC, 0-300 ºC or 0-600 ºC
Antwoord op de meest gestelde vragen over dit product.
Een PT100 levert een klein weerstandssignaal dat gevoelig is voor kabellengte, overgangsweerstanden en storing. Over grotere afstand rechtstreeks naar een bewakingssysteem voeren geeft daardoor onbetrouwbare metingen. Een transmitter zet dat weerstandssignaal om naar een 4-20 mA stroomsignaal, dat ongevoelig is voor spanningsval over lange kabels en in industriele en maritieme installaties de standaard vormt. De M1500 doet dit voor zes sensoren tegelijk.
Ja. Elk van de zes kanalen is onafhankelijk instelbaar op 0-160, 0-300 of 0-600 graden Celsius. Dat is in de praktijk belangrijk: koelwater- en lagertemperaturen liggen in een laag bereik terwijl uitlaatgastemperaturen aanzienlijk hoger zijn. Door per kanaal het passende bereik te kiezen benut u de volledige resolutie van het 4-20 mA signaal, in plaats van alle metingen in het onderste deel van een te breed bereik te laten vallen.
Bij een 3-draads aansluiting dient de derde ader om de weerstand van de aansluitkabel te compenseren: de transmitter meet die kabelweerstand mee en trekt deze van het meetresultaat af. Zonder die compensatie telt de kabelweerstand op bij de sensorweerstand en meet u structureel te hoog, met een afwijking die toeneemt met de kabellengte. Gebruik voor alle drie de aders dezelfde doorsnede en lengte, want ongelijke aderweerstanden ondermijnen de compensatie.
De M1500 verzorgt uitsluitend de signaalomzetting: hij zet de PT100-signalen om naar 4-20 mA. Het bewaken van grenswaarden en het genereren van alarmen gebeurt in het bovenliggende systeem. De M1500 is ontworpen om samen te werken met de Selco M3000 analoge alarmmonitor, die deze functie vervult. In principe kan het 4-20 mA signaal ook door andere apparatuur worden verwerkt die dat standaardsignaal accepteert.
De unit werkt op 24 V DC. Voor maritieme toepassing is de M1500 gecertificeerd door Bureau Veritas. Valt uw project onder een andere classificatiemaatschappij, controleer dan vooraf of de betreffende goedkeuring beschikbaar is en vraag het bijbehorende certificaat op. Voor de leverbare uitvoering geldt artikelnummer M1500.0010, uitgevoerd als 6-weg transmitter voor 24 V DC.
