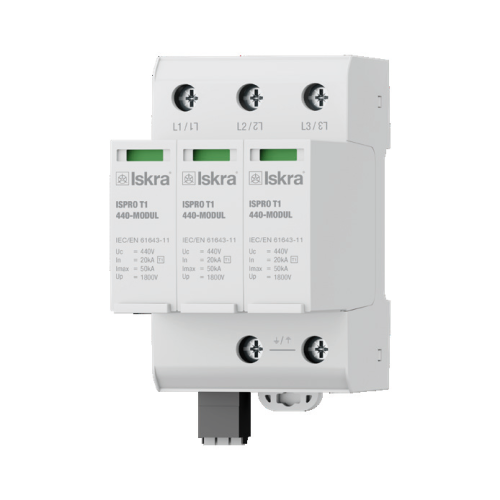

ISKRA Overspanningsbeveiliging ISPRO type 1+2

De ISKRA ISPRO Type 1+2 is een gecombineerde overspanningsbeveiliging (SPD) voor hoofd- en subverdelers. Deze Type 1+2 SPD combineert bescherming tegen bliksemstromen met bescherming tegen schakeloverspanningen in één toestel. Daarmee is de ISPRO geschikt voor installaties waar zowel bescherming tegen bliksem als tegen kortdurende spanningspieken nodig is.

De ISPRO Type 1+2 is ontwikkeld volgens IEC/EN 61643-11 en is leverbaar met een bliksemstootstroom (Iimp) van 5, 12,5 of 25 kA. Daarnaast zijn verschillende spanningsniveaus en pooluitvoeringen beschikbaar, waardoor de juiste uitvoering kan worden afgestemd op de netconfiguratie en toepassing.

Een Type 1 overspanningsbeveiliging is bedoeld om hoge bliksemstootstromen af te leiden, bijvoorbeeld wanneer een installatie wordt blootgesteld aan een directe of indirecte bliksemstroom. Type 2 bescherming richt zich daarnaast op overspanningen die bijvoorbeeld ontstaan door schakelhandelingen in het elektriciteitsnet of de installatie.

De ISPRO Type 1+2 combineert beide beschermingsfuncties in één SPD. Hierdoor kan de beveiliging worden toegepast in hoofdverdelers en andere verdelers waar een gecombineerde bescherming tegen bliksem- en schakeloverspanningen gewenst is. De daadwerkelijke keuze en plaatsing van een SPD moet altijd worden afgestemd op de opbouw, netconfiguratie en het beveiligingsconcept van de installatie.

Een belangrijk kenmerk van een Type 1 overspanningsbeveiliging is de bliksemstootstroom Iimp. Deze waarde wordt bepaald met een gestandaardiseerde 10/350 µs-stroomgolf en geeft aan welke bliksemstroom de SPD kan afleiden onder de voorgeschreven testomstandigheden.

De ISPRO Type 1+2 is leverbaar met een Iimp van 5, 12,5 of 25 kA, afhankelijk van de uitvoering. De varianten met een hogere Iimp zijn geschikt voor toepassingen waarbij een grotere afleidcapaciteit voor bliksemstromen noodzakelijk is. Voor de juiste selectie moet de benodigde bliksemstroomcapaciteit worden bepaald aan de hand van de installatie en het toegepaste bliksembeveiligingsconcept.

De ISPRO Type 1+2 is verkrijgbaar voor verschillende maximale continue bedrijfsspanningen (Uc): 150 V, 300 V, 440 V, 550 V en 750 V. Hierdoor kan de overspanningsbeveiliging worden afgestemd op verschillende spanningsniveaus binnen elektrische installaties.

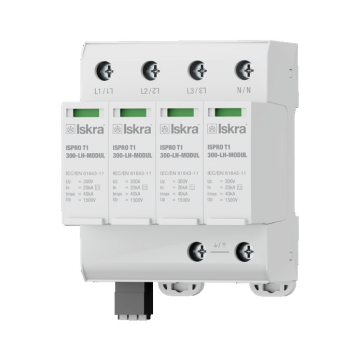

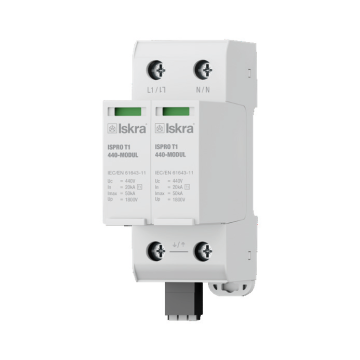

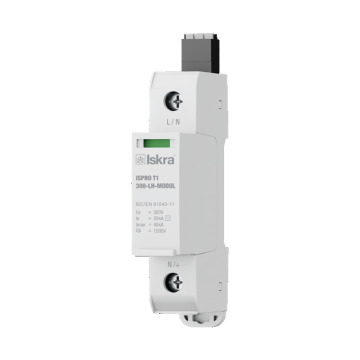

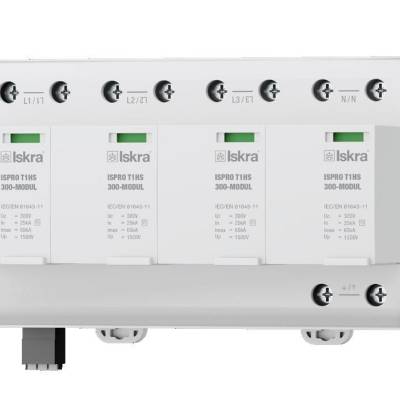

Afhankelijk van de uitvoering is de ISPRO leverbaar in 1-, 2-, 3- en 4-polige varianten. Daarnaast zijn er 3+1-uitvoeringen voor toepassingen in TT-netten. Bij een 3+1-configuratie worden de actieve geleiders via de betreffende beveiligingscomponenten beschermd en wordt de nulgeleider via een afzonderlijke beveiligingsweg naar PE gekoppeld. De juiste uitvoering is afhankelijk van het toegepaste netstelsel en de manier waarop de overspanningsbeveiliging in de installatie moet worden opgenomen.

De ISPRO Type 1+2 is voorzien van een uitwisselbare insteekmodule. Wanneer een module door een overspanningsgebeurtenis beschadigd raakt en vervangen moet worden, kan alleen de insteekmodule worden vervangen. De vaste bedrading hoeft hierbij niet opnieuw te worden aangesloten.

Dit maakt onderhoud en vervanging eenvoudiger en beperkt de werkzaamheden in de verdeelinrichting. Optioneel is de ISPRO leverbaar met een meldecontact (remote contact). Hiermee kan de status van de overspanningsbeveiliging op afstand worden bewaakt en kan een storing worden doorgegeven aan bijvoorbeeld een gebouwbeheersysteem, besturing of externe signalering.

De ISPRO Type 1+2 is ontworpen voor montage op DIN-rail en kan worden geïntegreerd in hoofd- en subverdelers. De SPD wordt opgenomen in het beveiligingsconcept van de elektrische installatie en aangesloten volgens de geldende voorschriften en installatievoorwaarden.

Bij het plaatsen van een Type 1+2 overspanningsbeveiliging zijn onder andere de netconfiguratie, bedrijfsspanning, vereiste afleidcapaciteit en aansluiting op de beschermingsgeleider van belang. Een correcte montage en dimensionering zijn essentieel om de gewenste bescherming van de installatie en aangesloten apparatuur te realiseren.

Bij het kiezen van een ISPRO Type 1+2 zijn meerdere technische eigenschappen van belang. De Uc-waarde moet passen bij de continue bedrijfsspanning van de installatie. Daarnaast bepaalt de Iimp-waarde welke bliksemstootstroom de SPD onder de gestandaardiseerde testomstandigheden kan afleiden.

Ook het aantal polen en het type netstelsel spelen een belangrijke rol. Voor een TT-net kunnen bijvoorbeeld 3+1-uitvoeringen worden toegepast, terwijl voor andere netconfiguraties een 1-, 2-, 3- of 4-polige uitvoering passend kan zijn. Wanneer externe bliksembeveiliging aanwezig is of de installatie aan een verhoogd risico op bliksemstromen wordt blootgesteld, is het extra belangrijk om de juiste Type 1-capaciteit te selecteren.

Dijkman Elektrotechniek levert verschillende uitvoeringen van de ISKRA ISPRO Type 1+2 voor industriële installaties, paneelbouw, hoofdverdelers en subverdelers. Door de verschillende Iimp-waarden, Uc-spanningen, pooluitvoeringen en opties voor remote signalering is er een passende uitvoering voor uiteenlopende installatieconfiguraties.
