ISKRA Overspanningsbeveiliging ISPRO type 2

De ISKRA ISPRO Type 2 is een overspanningsbeveiliging (SPD) voor subverdelers en eindgroepen. Een Type 2 SPD beschermt elektrische installaties en aangesloten apparatuur tegen schakeloverspanningen en indirecte blikseminslag. De ISPRO Type 2 is ontworpen volgens IEC/EN 61643-11 en vormt doorgaans de tweede beveiligingstrap achter een Type 1+2 overspanningsbeveiliging in de hoofdverdeler.

De serie heeft een nominale afleidstroom In van 20 kA en een maximale afleidstroom Imax tot 50 kA bij een 8/20 µs-stroomgolf. Met uitvoeringen voor Uc 150, 300, 440, 550 en 750 V is de ISPRO Type 2 geschikt voor verschillende spanningsniveaus en installatieconfiguraties.

Type 2 overspanningsbeveiligingen worden toegepast om elektrische installaties verderop in de installatie te beschermen tegen kortdurende overspanningen. Deze kunnen bijvoorbeeld ontstaan door schakelhandelingen in het elektriciteitsnet of binnen de installatie. Daarnaast biedt een Type 2 SPD bescherming tegen indirecte effecten van blikseminslag.

De ISPRO Type 2 wordt daarom veelal toegepast in subverdelers en verdeelinrichtingen die achter een hoofdverdeler zijn geplaatst. Door de SPD op een geschikte positie in de installatie te plaatsen, wordt de overspanningsbelasting voor aangesloten apparatuur verder beperkt. De benodigde beveiligingsopbouw is afhankelijk van de installatie, het netstelsel en het toegepaste overspanningsbeveiligingsconcept.

De ISPRO Type 2 heeft een nominale afleidstroom In van 20 kA en een maximale afleidstroom Imax tot 50 kA. Deze waarden worden bepaald met een gestandaardiseerde 8/20 µs-stroomgolf en geven de afleidcapaciteit van de overspanningsbeveiliging aan.

In staat voor de nominale afleidstroom die de SPD onder de voorgeschreven testomstandigheden kan afleiden. Imax geeft de maximale afleidstroom aan die de betreffende uitvoering kan verwerken. Bij het selecteren van een overspanningsbeveiliging zijn naast In en Imax ook de maximale continue bedrijfsspanning Uc, het netstelsel en de positie van de SPD binnen de installatie van belang.

De ISPRO Type 2 is leverbaar voor verschillende maximale continue bedrijfsspanningen (Uc): 150 V, 300 V, 440 V, 550 V en 750 V. Hiermee kan de overspanningsbeveiliging worden afgestemd op het spanningsniveau van de betreffende installatie.

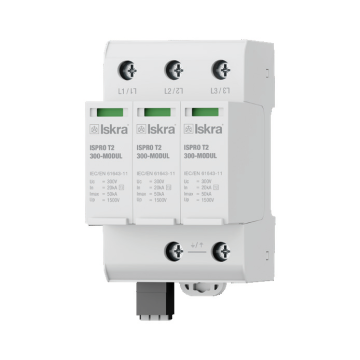

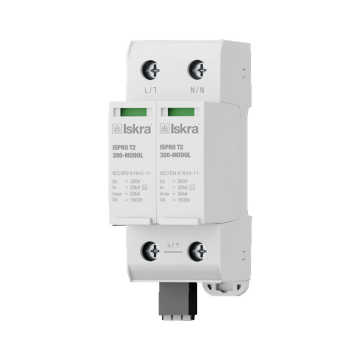

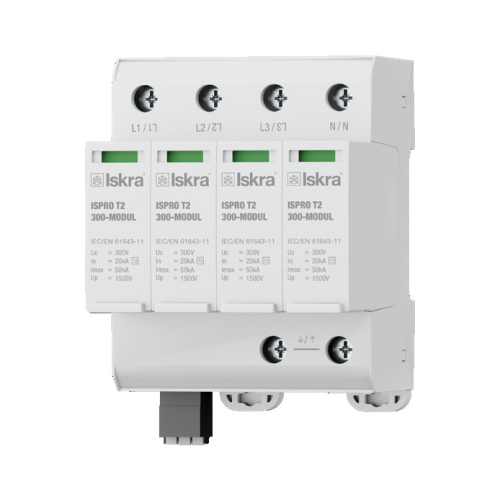

Daarnaast zijn 1-, 2-, 3- en 4-polige uitvoeringen beschikbaar. Voor toepassingen in TT-netten zijn er combinatie-uitvoeringen in 1+1 en 3+1. Deze configuraties maken het mogelijk om de overspanningsbeveiliging af te stemmen op de manier waarop de fasegeleiders, nulgeleider en beschermingsgeleider binnen het netstelsel zijn uitgevoerd.

Welke uitvoering geschikt is, hangt af van de netconfiguratie, de bedrijfsspanning en de gewenste beschermingsopbouw. Controleer daarom altijd de technische specificaties van de betreffende uitvoering voordat u een Type 2 SPD selecteert.

De ISPRO Type 2 is voorzien van een uitwisselbare insteekmodule. Wanneer de beveiligingsmodule na een overspanningsgebeurtenis vervangen moet worden, hoeft alleen de module te worden uitgewisseld. De vaste aansluitbedrading kan hierbij intact blijven.

Dit vereenvoudigt onderhoud aan de verdeelinrichting en beperkt de werkzaamheden bij het vervangen van een beveiligingsmodule. De ISPRO Type 2 is daarnaast optioneel leverbaar met een meldecontact (remote contact). Hiermee kan de status van de overspanningsbeveiliging op afstand worden bewaakt en kan een storing worden doorgegeven aan bijvoorbeeld een besturing, gebouwbeheersysteem of externe signalering.

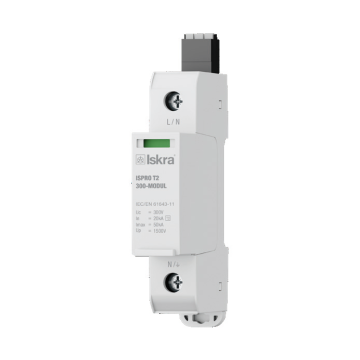

De ISPRO Type 2 is ontworpen voor montage op DIN-rail en is vanaf 18 mm modulebreedte verkrijgbaar. Hierdoor kan de overspanningsbeveiliging compact in een verdeelkast of subverdeler worden geïntegreerd. De benodigde ruimte is afhankelijk van het aantal polen en de gekozen uitvoering.

De ISPRO Type 2 wordt aangesloten volgens IEC/EN 61643-11 en wordt doorgaans toegepast als tweede beveiligingstrap achter een Type 1+2 SPD in een hoofdverdeler. Een correcte montage, aansluiting en coördinatie tussen de verschillende beveiligingstrappen zijn belangrijk om de gewenste bescherming van de installatie te realiseren.

Bij het kiezen van een ISPRO Type 2 moet eerst worden gekeken naar de netconfiguratie en de maximale continue bedrijfsspanning van de installatie. De Uc-waarde van de SPD moet hierbij aansluiten op de daadwerkelijke bedrijfsspanning. Vervolgens zijn onder andere het benodigde aantal polen, de gewenste afleidcapaciteit en eventuele externe storingssignalering van belang.

Voor een TT-net kunnen bijvoorbeeld de 1+1- of 3+1-uitvoeringen worden gebruikt. Voor andere netconfiguraties zijn 1-, 2-, 3- en 4-polige uitvoeringen beschikbaar. Wanneer u de ISPRO Type 2 als tweede beveiligingstrap toepast, moet deze bovendien worden afgestemd op de eerder geplaatste Type 1+2 overspanningsbeveiliging.
