ISKRA Overspanningsbeveiliging ISAFE type 2

De ISKRA ISAFE Type 2 is een compacte overspanningsbeveiliging (SPD) voor het beschermen van elektrische installaties en aangesloten apparatuur tegen kortdurende overspanningen. De serie is ontwikkeld voor installaties met een hogere netspanning en heeft een maximale continue bedrijfsspanning Uc van 750 V. Daarmee is de ISAFE Type 2 geschikt voor toepassingen waarbij een standaard overspanningsbeveiliging voor lagere spanningsniveaus niet volstaat.

Een Type 2 overspanningsbeveiliging wordt doorgaans toegepast in verdeelinrichtingen en onderverdelers om apparatuur en elektrische circuits te beschermen tegen bijvoorbeeld schakeloverspanningen. De ISAFE is ontworpen volgens IEC/EN 61643-11 en wordt op DIN-rail gemonteerd.

De ISAFE Type 2 heeft een nominale afleidstroom In van 20 kA en een maximale afleidstroom Imax van 35 kA bij een 8/20 μs-stroomgolf. Deze waarden geven aan welke omvang van een kortdurende overspanning de SPD kan afleiden.

Daarnaast heeft de ISAFE een spanningsbeschermingsniveau Up van 3500 V. Hoe lager het beschermingsniveau, hoe lager de spanning die tijdens het afleiden van een overspanning aan de achterliggende installatie wordt doorgegeven. De responstijd van minder dan 25 nanoseconden zorgt ervoor dat de overspanningsbeveiliging zeer snel reageert op een spanningspiek.

Voor de selectie van een SPD is het belangrijk om niet alleen naar de maximale afleidstroom te kijken. Ook de bedrijfsspanning van de installatie, het gewenste beschermingsniveau, de configuratie van het net en de plaats van de overspanningsbeveiliging binnen de installatie spelen een rol.

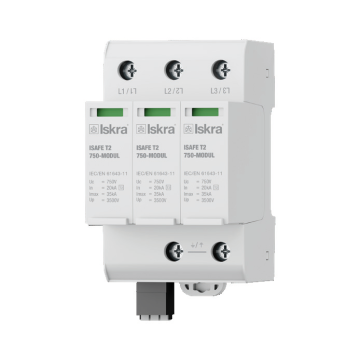

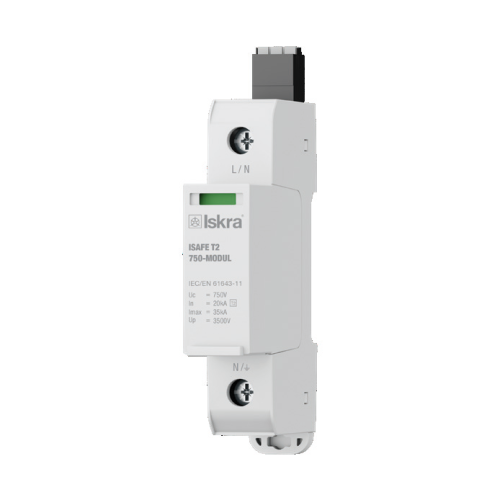

De ISAFE Type 2 is verkrijgbaar in verschillende pooluitvoeringen. De 1-polige uitvoering kan worden toegepast voor de bescherming van één geleider/fase, terwijl een 3-polige uitvoering geschikt is voor toepassingen waarbij meerdere fasen moeten worden beschermd.

Welke uitvoering nodig is, hangt af van het type elektrische installatie en de manier waarop de overspanningsbeveiliging in de verdeler wordt opgenomen. Controleer daarom altijd de netconfiguratie en de technische specificaties van de betreffende uitvoering voordat u een SPD selecteert.

Een praktisch voordeel van de ISAFE-serie is de uitwisselbare insteekmodule. Wanneer de beveiligingsmodule door een overspanning zijn afleidcapaciteit heeft benut en vervangen moet worden, kan de module worden uitgenomen en vervangen zonder dat de volledige bedrading van de overspanningsbeveiliging hoeft te worden losgemaakt.

Dit maakt inspectie en onderhoud eenvoudiger en beperkt de werkzaamheden aan de bestaande bedrading. De ISAFE is daarnaast optioneel leverbaar met een meldecontact. Hiermee kan de status van de overspanningsbeveiliging op afstand worden doorgegeven aan bijvoorbeeld een besturings- of bewakingssysteem.

De ISAFE Type 2 is uitgevoerd voor DIN-rail montage, waardoor de SPD eenvoudig in een verdeelkast of schakelkast kan worden geïntegreerd. De compacte uitvoering is met name interessant wanneer de beschikbare ruimte in een verdeler beperkt is.

De overspanningsbeveiliging kan worden toegepast binnen onder andere industriële installaties, machinebouw, verdeelinrichtingen en andere elektrische installaties waar bescherming tegen schakeloverspanningen gewenst is. Bij het toepassen van een SPD moet de volledige installatie worden beoordeeld, inclusief de aarding, bedrading en coördinatie met eventuele andere overspanningsbeveiligingen.

Bij het selecteren van een ISAFE Type 2 zijn verschillende technische eigenschappen belangrijk. Uc bepaalt voor welke continue bedrijfsspanning de SPD geschikt is. In geeft de nominale afleidcapaciteit aan en Imax de maximale afleidstroom. Het Up-niveau geeft aan welke maximale restspanning onder de voorgeschreven testomstandigheden aan de beveiligde zijde kan optreden.

Daarnaast moet worden gekeken naar het aantal polen, de gewenste signalering en de manier waarop de SPD binnen de installatie wordt gemonteerd. De ISAFE Type 2 biedt hierbij een compacte oplossing voor toepassingen tot 750 V.

Dijkman Elektrotechniek levert verschillende uitvoeringen van de ISKRA ISAFE Type 2 voor industriële installaties, paneelbouw en andere elektrotechnische toepassingen. Afhankelijk van de uitvoering zijn er verschillen in poolaantal en signaleringsmogelijkheden..
