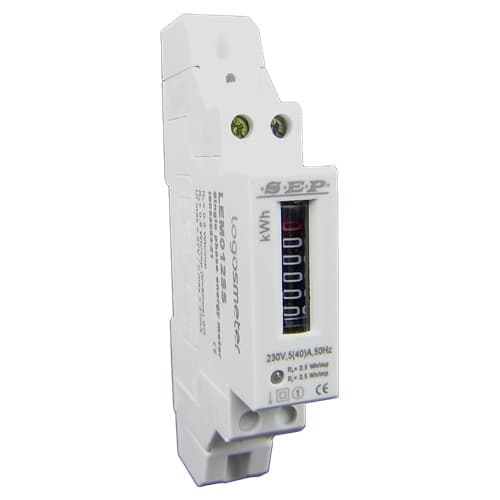

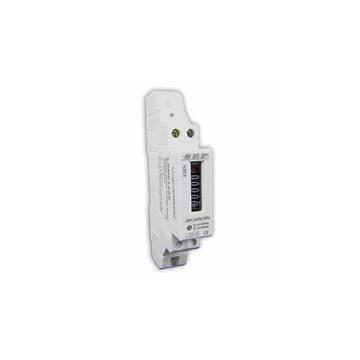

1 fase kWh meter analoog 40A SEP

Een kWh-meter meet het werkelijk afgenomen elektrische verbruik en wordt gebruikt om het verbruik van een deel van een installatie apart in beeld te brengen. Typische toepassingen zijn het inzichtelijk maken van het verbruik van een bedrijfsruimte, een machine, een verhuurde unit, een laadpunt of een specifieke eindgroep.

Deze uitvoering is bedoeld voor een enkelfase-aansluiting met een stroom tot 40 A en wordt direct in de bedrading opgenomen: er is geen stroomtransformator nodig. De meter wordt op DIN-rail geplaatst en past daarmee in een bestaande groepenkast of verdeelinrichting.

De meter heeft nauwkeurigheidsklasse 1. Dat wil zeggen dat de meetafwijking onder de in de norm gedefinieerde omstandigheden maximaal 1% bedraagt. Voor intern verbruiksinzicht, energiemonitoring en het toerekenen van kosten binnen een organisatie is dat ruim voldoende.

De meter voldoet aan IEC 61036, de norm voor statische elektriciteitsmeters voor actieve energie. Let op het onderscheid tussen deze norm en een MID-keuring: IEC 61036 beschrijft de technische eigenschappen van de meter, terwijl MID de wettelijke basis vormt voor het gebruik van meetwaarden in de handel.

Zodra u de gemeten kilowatturen gebruikt om een derde partij daadwerkelijk af te rekenen — bij onderverhuur, doorbelasting aan een huurder of het factureren van laadsessies — is een meter met MID-keuring vereist. De MID-richtlijn stelt eisen aan de meter zelf en aan het toezicht op de productie ervan.

Binnen deze serie zijn meters met MID-goedkeuring beschikbaar. Gebruikt u de meter alleen voor eigen inzicht en energiemonitoring, dan is een uitvoering zonder MID toereikend. Twijfelt u over de situatie, kies dan de MID-uitvoering: achteraf vervangen is duurder dan vooraf goed kiezen.

De serie omvat naast deze 40 A-uitvoering ook enkelfase-meters voor 25 A en 60 A. Voor driefasige installaties zijn uitvoeringen tot 80 A beschikbaar, zowel analoog met mechanisch telwerk als digitaal.

De keuze tussen analoog en digitaal gaat vooral over uitleesbaarheid: een analoog telwerk wordt ter plaatse afgelezen en is eenvoudig en storingsvrij, terwijl een digitale uitvoering aanvullende meetwaarden en uitleesmogelijkheden kan bieden. Kies de stroomwaarde op basis van de voorbeveiliging van de groep waarin de meter wordt opgenomen.

De meter functioneert tussen -25 en +65 °C. Daarmee is plaatsing in onverwarmde technische ruimtes, buitenkasten en meterkasten in ongeconditioneerde ruimtes mogelijk, mits de meter zelf in een geschikte omkasting zit. Neem de meter altijd op achter de beveiliging van de betreffende groep en let bij montage op de aangegeven aansluitvolgorde van fase en nul: een omgekeerde aansluiting leidt tot een onjuiste registratie.

Begin bij de vraag waarvoor de meting dient. Wordt er afgerekend met een derde partij, dan is een MID-gekeurde uitvoering vereist; voor uitsluitend eigen inzicht volstaat een uitvoering zonder MID. Achteraf vervangen is duurder dan vooraf goed kiezen.

Bepaal daarna of het om een enkelfase- of driefasige aansluiting gaat, en kies de stroomwaarde op basis van de voorbeveiliging van de betreffende groep: 25, 40 of 60 A enkelfasig, tot 80 A driefasig.

Kies tot slot tussen analoog en digitaal. Wordt het verbruik periodiek handmatig genoteerd, dan volstaat een mechanisch telwerk. Controleer ten slotte de beschikbare ruimte in de verdeelinrichting.

Bekijk alle kWh-meters »

Wij voeren enkelfase- en driefasige kWh-meters in analoge en digitale uitvoering, met en zonder MID-goedkeuring, plus de uitgebreidere energiemeters voor distributietoepassingen. Daarmee kunt u binnen één programma kiezen tussen een eenvoudige tussenmeter voor verbruiksinzicht en een meter die geschikt is voor doorbelasting aan huurders of het factureren van laadsessies. Weet u niet zeker of uw situatie een MID-gekeurde meter vereist, of welke stroomwaarde bij uw groep past, neem dan contact met ons op.
