Gacia Distributieblok JX2-9

Gacia Distributieblok JX2-9


Productgroep: [24] Gacia

Productinformatie

Algemeen:
Ontwerp eigenschappen;
• DIN-Modulair ontwerp volgens standaard module maat (17,8mm)
• Verdeelkam/aansluitrail mogelijkheid om snel door te verbinden
onderling en met andere componenten
• Beperkte diepte zodat deze onder de afdekking weg valt
• Zichtbare verbindingen voor visuele controle
• Gedeelde afdekking per pool t.b.v. onderhoudswerkzaamheden
• Vernikkelde aansluitingen voor zowel CU als ALU aansluitingen
• Gescheiden polen zodat men geen ongewenste sluiting kan maken
• Geleider tot aan de aansluiting voor eenvoudige invoering
Breedte:
17.800 mm, 35.600 mm, 53.400 mm, 71.200 mm
Met afdekking:
Ja
# polen:
1.000, 2.000, 3.000, 4.000
Kortsluitvastheid (Icw):
6.000 kA
A:
125.000 A
VPE:
1 st.

Download specificaties »

Artikelen

Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.
  • Zie levertijd
  • Op voorraad
  Artnr. Naam Breedte Met afdekking Bruto prijs

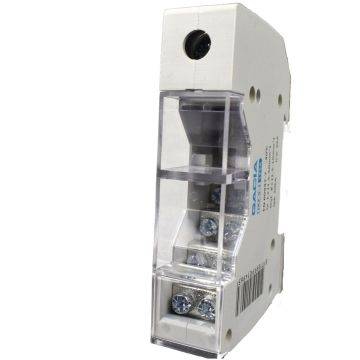

JX2-9-1 GACIA JX2-9 distributieblok 1p, 1x50mm2 - 8x 6mm2 (busbar) 17.800 mm Ja € 21,60

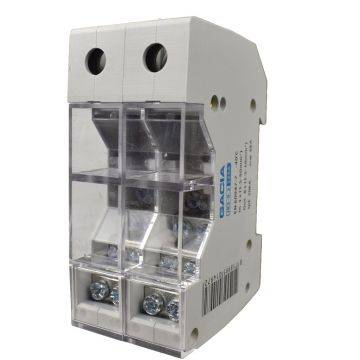

JX2-9-2 GACIA JX2-9 distributieblok 2p, 1x50mm2 - 8x 6mm2 (busbar) 35.600 mm Ja € 43,20

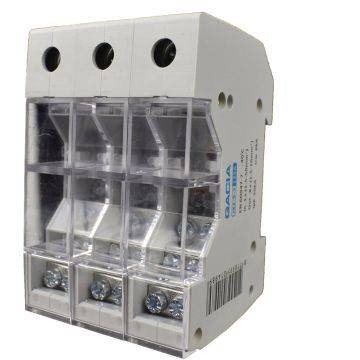

JX2-9-3 GACIA JX2-9 distributieblok 3p, 1x50mm2 - 8x 6mm2 (busbar) 53.400 mm Ja € 64,80
JX2-9-4 GACIA JX2-9 distributieblok 4p, 1x50mm2 - 8x 6mm2 (busbar) 71.200 mm Ja € 86,40

Het gaat hierbij om de JX2-9 hiermee kan je de hoofdverbinding maken middels de aansluiting van de “vork verdeelkam”. Waardoor je kooi aansluiting van de lastschakelaar (DH) en de kooi aansluiting op de JX2 vrijhoudt voor bedrading tot maximaal 35mm2. Verder is het mogelijk om op de JX2 dan nog met 2x10mm2 en 6x6mm2 vanaf te gaan.

Het bijplaatsen van automaten en aftakken van het verdeelblok is eveneens eenvoudiger wegen de volledige geleiding van de draad tot de schroef. Service en onderhoud is mogelijk middels de bovenzijde door het blanco venster te verwijderen (dit kan per pool gedaan worden). Kans op sluiting is verminderd wegens het zijdelings plaatsen van de geleiders. Minder warmteontwikkeling in de aansluiting wegens groter koeloppervlak.
