Levertijd ca. 3 dgn

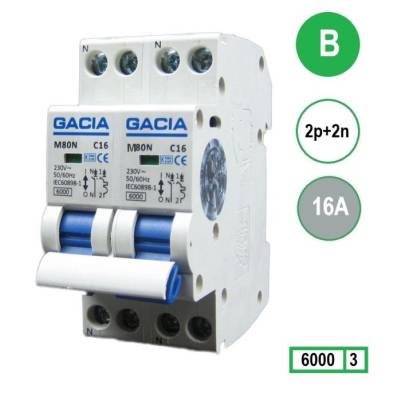

M80N-2P2N-B16
Productgroep: [24] Gacia
Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.
Antwoord op de meest gestelde vragen over dit product.
Een elektrische kookplaat of fornuis vraagt zoveel vermogen dat het toestel in Nederland vaak tweefasig wordt aangesloten. Daarvoor is een automaat nodig die beide fasen gelijktijdig schakelt. De uitvoering 2P+2N heeft twee gezekerde polen voor de fasen plus twee schakelende nulcontacten, zodat bij uitschakelen alle vier de geleiders worden onderbroken. Daarmee staat er bij onderhoud aan het kooktoestel geen enkele fase meer onder spanning.
De karakteristiek bepaalt bij welk veelvoud van de nominale stroom de magnetische beveiliging aanspreekt. Karakteristiek B spreekt bij een lagere veelvoud aan en geeft daarmee de snelste uitschakeling bij een fout; dat is de gebruikelijke keuze bij eindgroepen met beperkte inschakelstroom. Karakteristiek C verdraagt hogere kortstondige inschakelstromen en wordt gekozen wanneer het toestel bij inschakelen een duidelijke stroompiek geeft. De juiste keuze volgt uit het opgenomen vermogen van het toestel en het installatieontwerp; toets dit aan NEN 1010.
Dat hangt af van het opgenomen vermogen van het kooktoestel en van de doorsnede en lengte van de voedingskabel. De automaat moet enerzijds de bedrijfsstroom van het toestel kunnen voeren zonder aan te spreken, en anderzijds de kabel beschermen tegen overbelasting. Een hogere automaatwaarde kiezen om ongewenst uitschakelen te voorkomen is niet toegestaan wanneer de kabel die stroom niet aankan. Neem de aansluitwaarde uit de installatievoorschriften van het kooktoestel als uitgangspunt.
Voor woninginstallaties en de meeste kleinere utiliteitsinstallaties is 6 kA toereikend. De kortsluitvastheid geeft aan welke maximale kortsluitstroom de automaat veilig kan onderbreken. Op locaties met een korte, zware voeding of dicht bij een grote transformator kan de te verwachten kortsluitstroom hoger uitvallen; daar is een automaat met hogere kortsluitvastheid nodig. Bepaal de prospectieve kortsluitstroom op de installatieplaats voordat u de keuze definitief maakt.
KEMA-keur is een onafhankelijke productkeuring waarbij is vastgesteld dat het product voldoet aan de betreffende norm, in dit geval IEC/EN 60898-1 voor installatieautomaten in huishoudelijke en soortgelijke installaties. Die norm stelt eisen aan onder meer de uitschakelkarakteristiek, de kortsluitvastheid en de mechanische en elektrische levensduur. In Nederlandse bestekken wordt KEMA-keur voor eindgroepbeveiliging regelmatig expliciet gevraagd.
Maak een gratis account aan en krijg direct toegang tot professionele tools, persoonlijke offertes en exclusieve voordelen voor installateurs.
Bekijk al je bestellingen en bestel met 1 klik opnieuw
Maak projecten aan en ontvang directe offertes
Exclusieve prijzen voor professionals
Sla al je favoriete producten op in één handig overzicht
Exclusief voor zakelijke klanten:
Al meer dan 15.000 professionals gingen je voor
Productgroep: [65] Relmatic
Een kookgroep is de aparte eindgroep waarop een elektrische kookplaat of fornuis wordt aangesloten. Omdat een kookplaat een aanzienlijk vermogen vraagt, wordt deze in Nederland vaak tweefasig aangesloten in plaats van op één fase. Daarvoor is een automaat nodig die beide fasen samen schakelt.

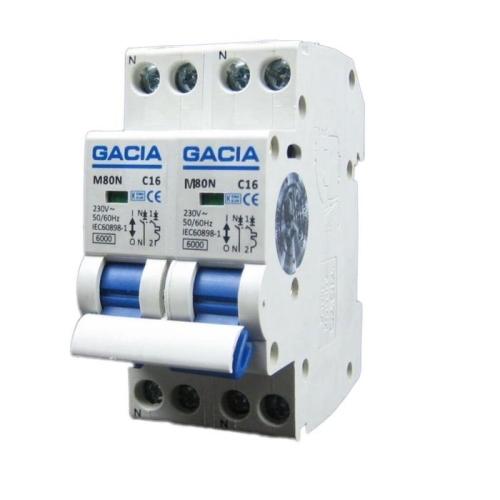

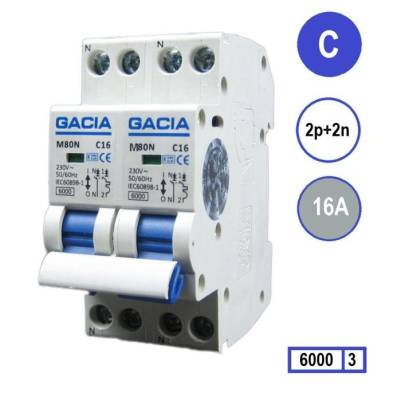

De GACIA kookgroep is uitgevoerd als 2P+2N: twee gezekerde polen voor de fasen, plus twee schakelende nulcontacten. Bij bediening of bij aanspreken van de beveiliging worden alle vier de geleiders gelijktijdig onderbroken. Daarmee blijft geen enkele fase van het toestel onder spanning staan wanneer de groep is uitgeschakeld, wat bij onderhoud aan de kookplaat van belang is.
De karakteristiek bepaalt hoe snel de magnetische, kortsluitgevoelige beveiliging aanspreekt bij een veelvoud van de nominale stroom.
Spreekt bij een relatief lage veelvoud aan en is de gebruikelijke keuze voor eindgroepen met weinig inschakelstroom. Geeft de snelste uitschakeling bij een fout.
Verdraagt hogere kortstondige inschakelstromen zonder aan te spreken. Wordt gekozen wanneer het aangesloten toestel bij inschakelen een duidelijke stroompiek geeft, bijvoorbeeld door inductieve componenten.

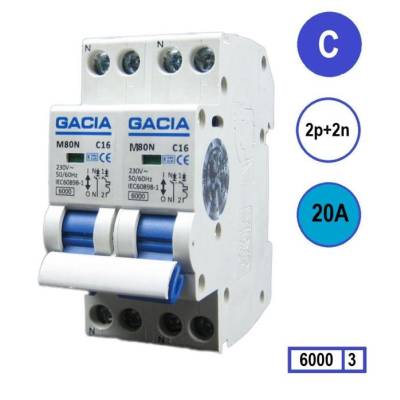

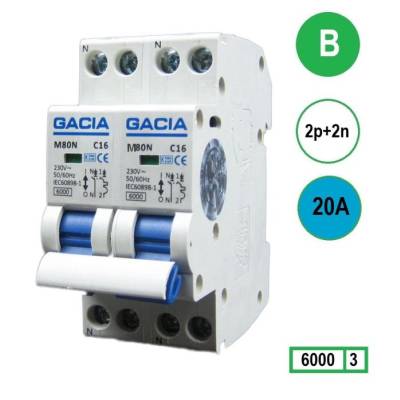

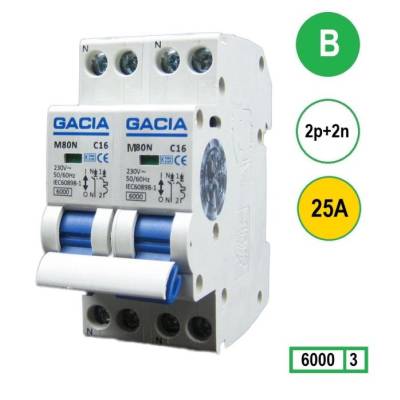

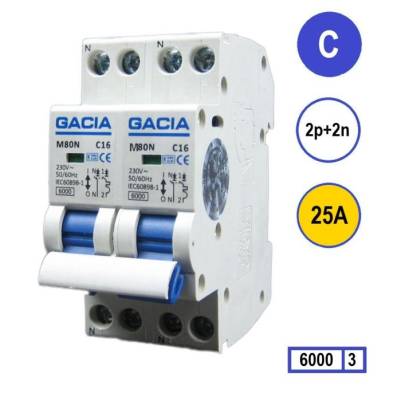

Beide karakteristieken zijn leverbaar in 16, 20 en 25 A. Welke waarde en karakteristiek juist zijn, volgt uit het opgenomen vermogen van het kooktoestel en de doorsnede en lengte van de voedingskabel. Toets de keuze altijd aan het installatieontwerp en aan NEN 1010.
De kortsluitvastheid bedraagt 6 kA. Dat is de maximale kortsluitstroom die de automaat veilig kan onderbreken. Voor woninginstallaties en de meeste kleinere utiliteitsinstallaties is 6 kA toereikend; op locaties dicht bij een grote transformator kan een hogere waarde vereist zijn. Bepaal de te verwachten kortsluitstroom op de installatieplaats voordat u de automaat kiest.
De beschermingsgraad is IP20. De automaat is daarmee bedoeld voor inbouw in een gesloten groepenkast of verdeelinrichting.
De kookgroepautomaten zijn KEMA-gekeurd en voldoen aan IEC/EN 60898-1, de productnorm voor installatieautomaten in huishoudelijke en soortgelijke installaties. Deze norm stelt eisen aan onder meer de uitschakelkarakteristiek, de kortsluitvastheid en het aantal schakelingen dat de automaat moet halen.
De kookgroep wordt als aparte eindgroep uitgevoerd, achter de aardlekbeveiliging die voor de betreffende groepen geldt. Reserveer bij het indelen van de groepenkast voldoende modulen: een 2P+2N-automaat neemt meer breedte in dan een gewone eenpolige eindgroepautomaat. Bij vervanging van een bestaande kookgroep is het verstandig eerst het aangesloten toestel en de kabeldoorsnede te controleren voordat u de nominale waarde overneemt.
Neem als uitgangspunt de aansluitwaarde uit de installatievoorschriften van het kooktoestel. Die bepaalt de minimale stroom die de automaat moet kunnen voeren zonder aan te spreken.
Toets die waarde vervolgens aan de doorsnede en de lengte van de voedingskabel: de automaat moet ook de kabel beschermen tegen overbelasting. Een hogere waarde kiezen om ongewenst uitschakelen te voorkomen is niet toegestaan wanneer de kabel die stroom niet aankan.
Kies daarna de karakteristiek. B is de standaardkeuze; C wordt gekozen wanneer het toestel bij inschakelen een duidelijke stroompiek geeft. Bepaal tot slot de prospectieve kortsluitstroom op de installatieplaats en controleer of 6 kA toereikend is.
Bekijk alle installatieautomaten »
Wij voeren het GACIA-programma als samenhangend geheel: installatieautomaten, aardlekschakelaars, hoofdschakelaars en lege groepenverdelers. Doordat de componenten uit dezelfde serie komen, sluiten bouwbreedte, inbouwdiepte en kamrailaansluiting binnen de verdeler op elkaar aan. Alle genoemde componenten zijn KEMA-gekeurd, wat in Nederlandse bestekken regelmatig expliciet wordt gevraagd. Twijfelt u over de juiste waarde of karakteristiek voor een specifieke kookaansluiting, of over de benodigde kortsluitvastheid op de installatieplaats, neem dan contact met ons op.
