Hoofdschakelaar GACIA

Nee. Een hoofdschakelaar is een lastscheider: hij schakelt de installatie in en uit en zorgt in de open stand voor een gedefinieerde scheidingsafstand. Beveiliging tegen overbelasting en kortsluiting is een andere functie, die door installatieautomaten, smeltveiligheden of vermogensautomaten wordt vervuld. Zorg daarom dat de installatie achter en voor de hoofdschakelaar correct is beveiligd; de schakelaar zelf neemt die taak niet over.

Dat hangt af van het aardingsstelsel en van het doel van de scheiding. Bij werkzaamheden waarbij de installatie volledig van het net gescheiden moet zijn, is een uitvoering die ook de nul onderbreekt de veilige keuze: een 2-polige schakelaar bij een enkelfase-installatie of een 4-polige bij een driefasige installatie. Wordt alleen geschakeld en niet aan de installatie gewerkt, dan kan een uitvoering zonder nulschakeling volstaan. Toets de keuze aan het installatieontwerp en aan NEN 1010.

De schakelaars zijn leverbaar in 25, 40, 63, 80, 100 en 125 A. Kies de nominale stroom minimaal gelijk aan de som van de te verwachten gelijktijdige belasting achter de schakelaar, en stem de waarde af op de voorbeveiliging waarachter de schakelaar wordt opgenomen. Een ruimere waarde kiezen is toegestaan omdat de schakelaar geen beveiligingsfunctie heeft, maar een te lage waarde leidt tot ontoelaatbare opwarming bij volle belasting.

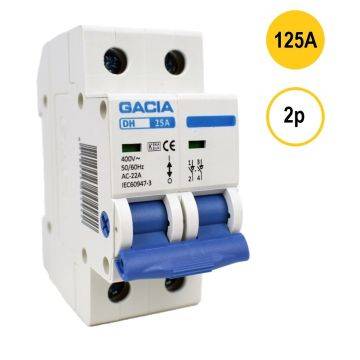

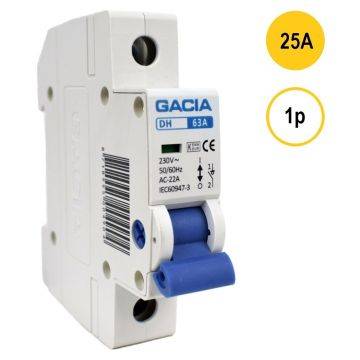

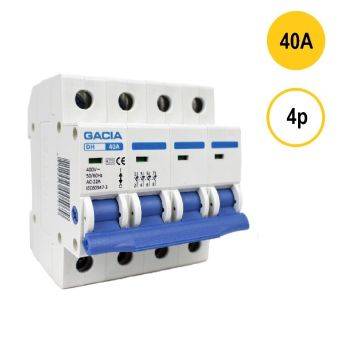

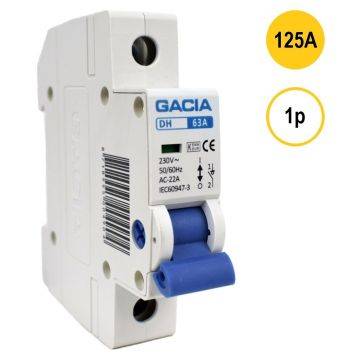

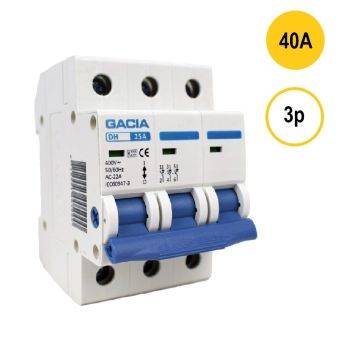

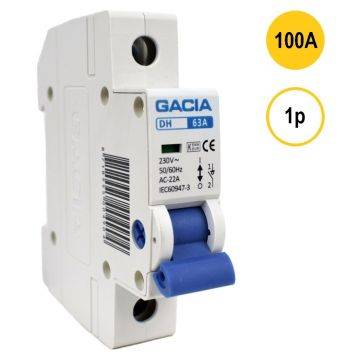

De aanduiding volgt de opbouw DH gevolgd door drie cijfers. Het eerste cijfer geeft het aantal polen aan: DH-1xx is 1-polig, DH-2xx is 2-polig, DH-3xx is 3-polig en DH-4xx is 4-polig. De volgende cijfers verwijzen naar de nominale stroom binnen die poolconfiguratie. Het assortiment omvat dertig varianten over de zes stroomwaarden en vier poolconfiguraties.

Dat is de productnorm voor schakelaars, scheiders, lastscheiders en combinaties daarvan in laagspanningsinstallaties. De norm stelt eisen aan onder meer het vermogen om onder belasting te schakelen, de scheidingsafstand tussen de contacten in de open stand en de mechanische en elektrische levensduur. Voor een hoofdschakelaar is met name de scheidingsfunctie van belang: die bepaalt of de schakelaar mag worden toegepast om een installatie voor werkzaamheden veilig te stellen.
