Algemeen
Meer informatie over de actuele voorraad? Klik hier voor meer handige tips.
KEMA
Antwoord op de meest gestelde vragen over dit product.
Tel eerst de benodigde componenten en hun bouwbreedte op. Een eenpolige installatieautomaat neemt 1 module in, een aardlekschakelaar afhankelijk van de uitvoering 2 of 4 modulen, en een kookgroep in 2P+2N-uitvoering meer dan een gewone eindgroep. Reken vervolgens ruimte bij voor toekomstige uitbreiding, bijvoorbeeld voor een laadpunt of zonne-installatie. De basisuitvoeringen zijn er in 12, 24 en 36 modulen; voor grotere installaties zijn E-modellen tot 72 modulen leverbaar.

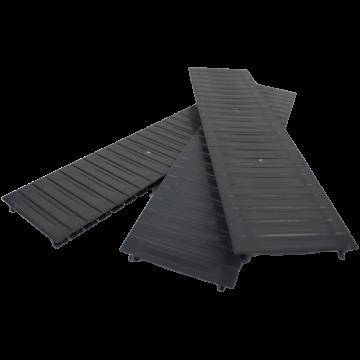

Elke verdeler wordt geleverd inclusief afdekstrook, groepenverklaring, groepenstickers en aardrail. De afdekstrook sluit de niet-gebruikte modulenposities af, de aardrail biedt de aansluitpunten voor de beschermingsleidingen, en de groepenverklaring en stickers maken de installatie na oplevering herleidbaar. Dat scheelt losse bestelartikelen bij de opbouw van de kast.
IP40 betekent bescherming tegen vaste voorwerpen groter dan 1 mm, maar geen bescherming tegen water. Deze verdelers zijn daarmee bedoeld voor droge binnenruimtes zoals een meterkast, technische ruimte of bergruimte. Voor een garage met natte reiniging, een buitenopstelling, een stal of een vochtige kelder is IP40 niet voldoende; kies daar een kast met hogere beschermingsgraad, bijvoorbeeld een IP65-uitvoering.
Bij een opbouwkast wordt de kast tegen de wand gemonteerd; bij een inbouwkast wordt de kast in een sparing in de wand verzonken zodat alleen het front zichtbaar blijft. Deze GACIA-verdelers zijn opbouwuitvoeringen met deur. Dat maakt plaatsing eenvoudiger bij bestaande bouw en bij uitbreidingen, omdat er geen sparing in de wand hoeft te worden gemaakt en er geen rekening hoeft te worden gehouden met de wanddikte.
De verdelers zijn leeg en voorzien van standaard DIN-rails, waarop modulaire componenten worden geklikt. Componenten die voldoen aan de gangbare modulemaat passen daarmee in principe in de kast. Let bij het combineren van merken wel op de inbouwdiepte van de componenten en op de aansluiting van kamrails: die zijn merkgebonden en niet zonder meer uitwisselbaar. Controleer bij twijfel de inbouwdiepte van de kast tegenover die van de te plaatsen componenten.
Maak een gratis account aan en krijg direct toegang tot professionele tools, persoonlijke offertes en exclusieve voordelen voor installateurs.
Bekijk al je bestellingen en bestel met 1 klik opnieuw
Maak projecten aan en ontvang directe offertes
Exclusieve prijzen voor professionals
Sla al je favoriete producten op in één handig overzicht
Exclusief voor zakelijke klanten:
Al meer dan 15.000 professionals gingen je voor

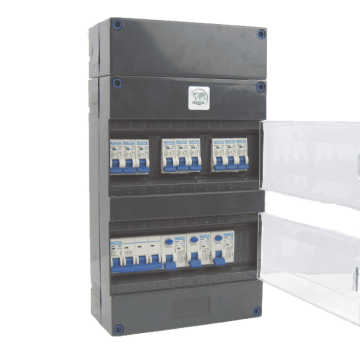

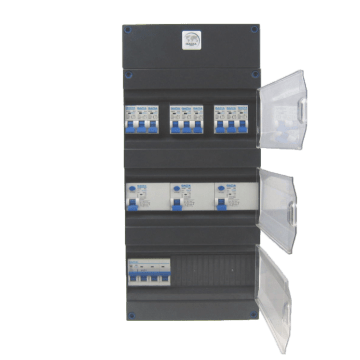

Een lege groepenverdeler is de behuizing waarin de beveiligings- en schakelcomponenten van een installatie worden ondergebracht: installatieautomaten, aardlekschakelaars, aardlekautomaten, hoofdschakelaars, schakelklokken en eventueel een tussenmeter. Door de kast leeg te leveren bepaalt u zelf de indeling en het merk van de componenten.
Deze GACIA-verdelers zijn modulair opgebouwd en bedoeld voor woningbouw, uitbreidingskasten, recreatievoorzieningen en lichtere industriële toepassingen. In de woningbouw wordt de kast doorgaans toegepast als meterkastverdeler of als extra groepenkast bij een uitbreiding.

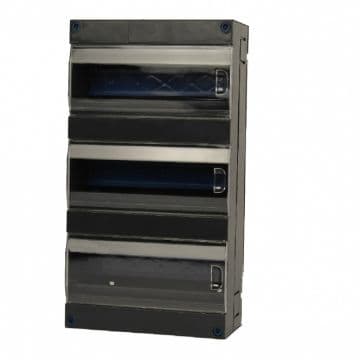

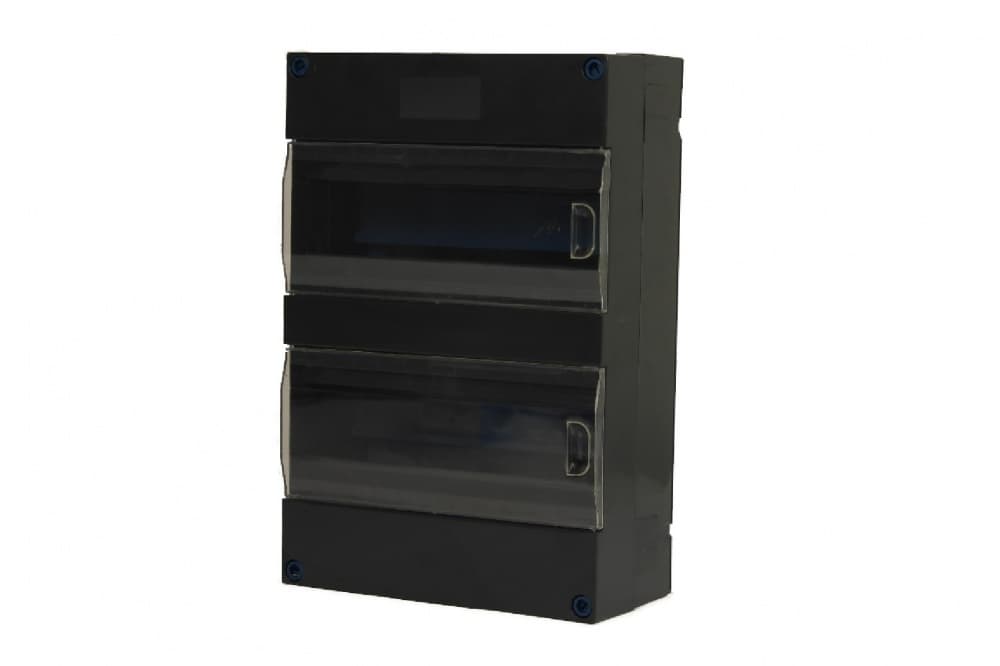

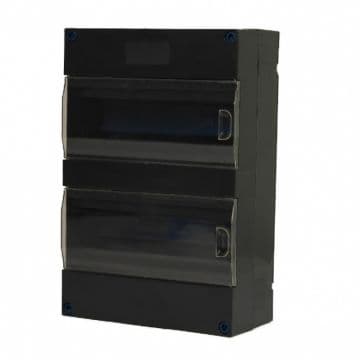

De basisuitvoeringen zijn er in 12, 24 en 36 modulen, met respectievelijk 1, 2 en 3 DIN-rails. Een module is de standaard bouwbreedte van een eenpolige installatieautomaat; componenten als aardlekschakelaars en hoofdschakelaars nemen meerdere modulen in.

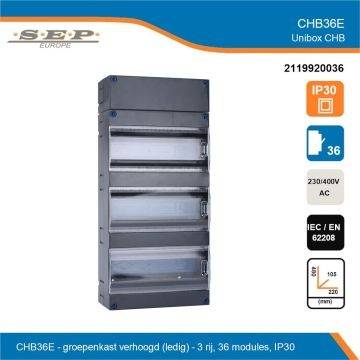

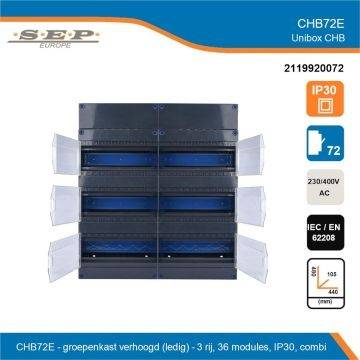

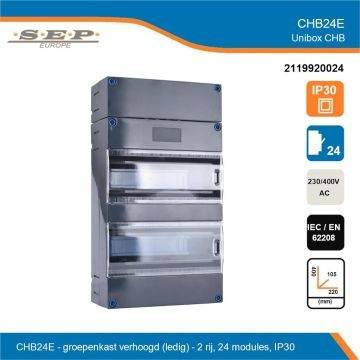

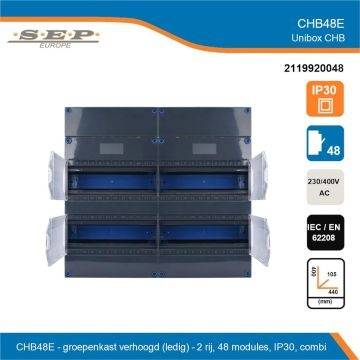

Reken bij het bepalen van de maat niet alleen de huidige groepen mee. Een aardlekschakelaar neemt afhankelijk van de uitvoering 2 of 4 modulen in, een kookgroep in 2P+2N-uitvoering meer dan een gewone eindgroep, en het is verstandig ruimte vrij te houden voor latere uitbreiding met bijvoorbeeld een laadpunt of zonne-installatie. Naast de basisuitvoeringen zijn E-modellen leverbaar in 24, 36, 48 en 72 modulen.
De verdelers worden compleet geleverd met afdekstrook, groepenverklaring, groepenstickers en aardrail. Dat scheelt losse artikelen bij de opbouw: de afdekstrook sluit de niet-gebruikte modulenposities netjes af, de aardrail biedt de aansluitpunten voor de beschermingsleidingen, en de groepenverklaring en stickers zorgen dat de kast na oplevering herleidbaar is gedocumenteerd.
Het invullen van de groepenverklaring is geen formaliteit: bij later onderhoud of storingzoeken door een andere monteur is dit vaak het enige beschikbare overzicht van de installatie.
De kasten hebben beschermingsgraad IP40. Dat betekent bescherming tegen vaste voorwerpen groter dan 1 mm, maar geen bescherming tegen water. De verdelers zijn daarmee bedoeld voor droge binnenruimtes. Voor vochtige ruimtes, buitentoepassingen of stoffige omgevingen kiest u een kast met een hogere beschermingsgraad, bijvoorbeeld een IP65-uitvoering.

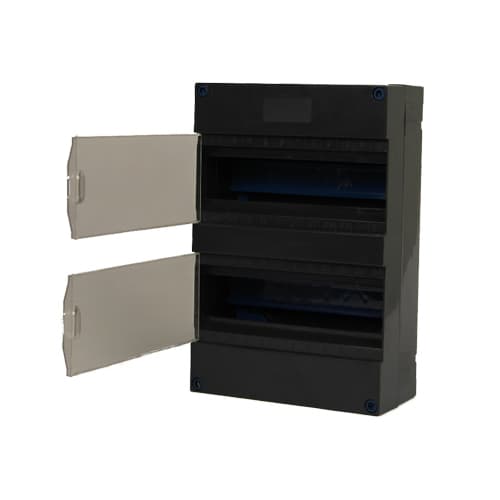

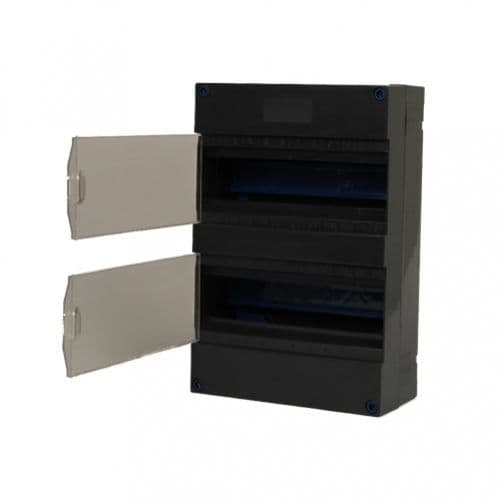

De uitvoering is opbouw met deur: de kast wordt tegen de wand gemonteerd in plaats van in de wand verzonken. Dat maakt plaatsing eenvoudiger bij bestaande bouw en bij uitbreidingen, omdat er geen sparing in de wand nodig is.
De GACIA groepenverdelers zijn KEMA-gekeurd. Bij oplevering van een installatie in Nederland wordt daar in bestekken regelmatig naar gevraagd. Houd er rekening mee dat de keuring op de kast betrekking heeft; de installatie als geheel moet daarnaast voldoen aan NEN 1010.
Tel eerst de bouwbreedte van de componenten die u wilt plaatsen. Een eenpolige installatieautomaat neemt 1 module in, een aardlekschakelaar 2 of 4 modulen afhankelijk van de uitvoering, en een kookgroep in 2P+2N-uitvoering meer dan een gewone eindgroep.
Reserveer daarna ruimte voor uitbreiding. Een laadpunt, een zonne-installatie of een extra eindgroep vraagt later opnieuw modulen, en een kast die op de dag van oplevering vol zit, is bij de eerste uitbreiding al te klein.
Controleer tot slot de omgeving: IP40 is bedoeld voor droge binnenruimtes. Voor een garage, schuur of stal is een IP65-uitvoering de juiste keuze.
Wij leveren de GACIA-verdelers compleet met afdekstrook, groepenverklaring, groepenstickers en aardrail, zodat u geen losse artikelen hoeft bij te bestellen om de kast op te kunnen bouwen. Daarnaast voeren wij de installatieautomaten, aardlekschakelaars en hoofdschakelaars uit dezelfde GACIA-serie, waardoor bouwbreedte en inbouwdiepte binnen de verdeler op elkaar aansluiten. Voor vochtige ruimtes en buitentoepassingen hebben wij IP65-verdelers in het programma. Twijfelt u over het benodigde aantal modulen of over de vereiste beschermingsgraad, neem dan contact met ons op.
