Aardlekschakelaar GACIA

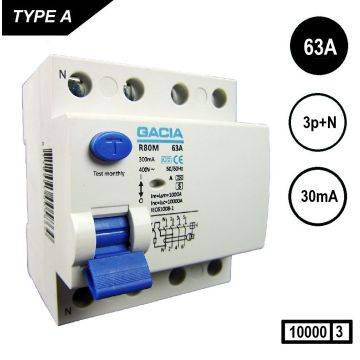

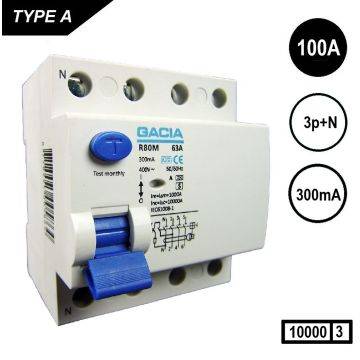

De aanspreekstroom bepaalt het doel van de beveiliging. Een aardlekschakelaar van 30 mA is bedoeld voor persoonsbeveiliging: bij die gevoeligheid wordt uitgeschakeld voordat een lekstroom door het menselijk lichaam levensbedreigend wordt. Een uitvoering van 300 mA beschermt niet tegen aanraking maar tegen aanhoudende lekstromen die tot brand kunnen leiden, en wordt toegepast als brandbeveiliging of hoofdaardlekbeveiliging. Een 300 mA-schakelaar mag een 30 mA-schakelaar op eindgroepniveau niet vervangen waar persoonsbeveiliging vereist is.

Een aardlekschakelaar van type A detecteert naast zuivere wisselstroom-lekstromen ook pulserende gelijkstroomcomponenten. Dat is nodig omdat veel moderne apparatuur, zoals schakelende voedingen, frequentieregelaars, LED-drivers, wasmachines en inductiekookplaten, lekstromen kan veroorzaken die geen zuivere sinusvorm hebben. Een ouder type AC ziet die componenten niet en kan daardoor onopgemerkt zijn beveiligende werking verliezen. Alle GACIA-uitvoeringen in deze serie zijn van het type A.

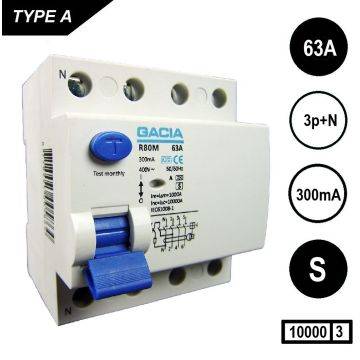

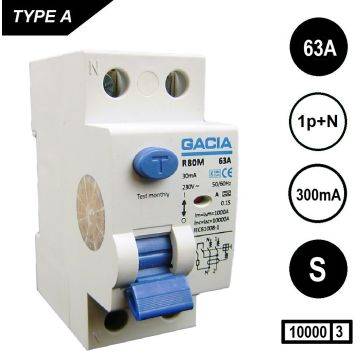

Een selectieve aardlekschakelaar heeft een bewuste vertraging in de uitschakeltijd. Die wordt toegepast als hoofdaardlekbeveiliging boven meerdere onderliggende 30 mA-schakelaars. Treedt er een fout op in een eindgroep, dan schakelt de snellere onderliggende schakelaar als eerste uit en blijft de rest van de installatie in bedrijf. Zonder selectiviteit schakelen in de praktijk vaak beide schakelaars tegelijk uit en ligt de hele installatie stil bij een fout in een enkele groep.

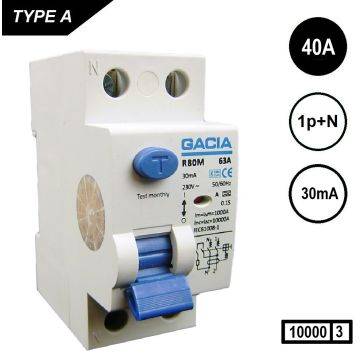

De uitvoeringen zijn 2 of 4 modulen breed, afhankelijk van de poolconfiguratie: de 2-polige uitvoering voor enkelfase-installaties neemt 2 modulen in, de 4-polige uitvoering voor driefasige installaties 4 modulen. De inbouwdiepte bedraagt 74 mm. Houd hier rekening mee bij het bepalen van de benodigde grootte van de groepenkast; aardlekschakelaars nemen aanzienlijk meer ruimte in dan eenpolige eindgroepautomaten.

Test de aardlekschakelaar na installatie en herhaal die test periodiek; halfjaarlijks is een gangbaar interval. De testknop wekt intern een kunstmatige lekstroom op en controleert daarmee of het mechanisme daadwerkelijk uitschakelt. Schakelt de schakelaar bij het indrukken van de testknop niet uit, dan moet hij worden vervangen. Let op: de testknop controleert alleen het toestel zelf en vervangt geen meting van de installatie en de aardverbinding.
