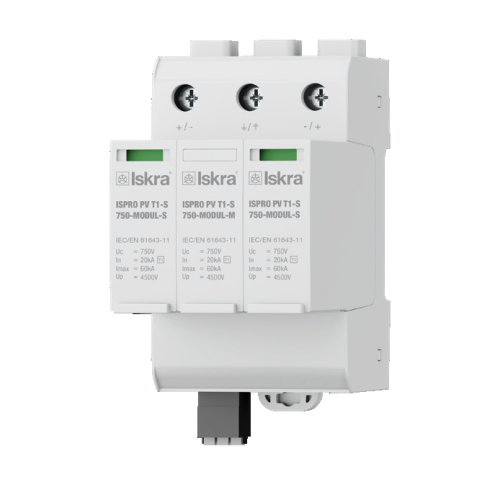

ISKRA Overspanningsbeveiliging ISPRO PV

De ISKRA ISPRO PV is een DC-overspanningsbeveiliging die speciaal is ontwikkeld voor fotovoltaïsche (PV) installaties. De SPD beschermt de DC-zijde van een zonnestroominstallatie tegen schadelijke overspanningen en kan worden toegepast bij onder andere string combiner boxen en omvormers.

De ISPRO PV is geschikt voor PV-systemen met een maximale fotovoltaïsche bedrijfsspanning Ucpv van 1100 V DC of 1500 V DC. De serie is beschikbaar als Type 1+2 voor bescherming tegen bliksemstromen en als Type 2 voor bescherming tegen schakeloverspanningen. Beide uitvoeringen zijn ontworpen voor toepassing binnen PV-installaties en beschikken over een uitwisselbare insteekmodule.

Een PV-installatie bestaat uit meerdere onderdelen die via DC-bekabeling met elkaar zijn verbonden. Denk hierbij aan PV-panelen, strings, string combiner boxen en omvormers. Door de vaak grote kabellengtes en de ligging van zonnepanelen op of nabij daken kunnen overspanningen zich via de DC-zijde van de installatie verspreiden.

Een geschikte DC-overspanningsbeveiliging beperkt de gevolgen van dergelijke overspanningen en beschermt daarmee belangrijke componenten van de PV-installatie. De ISPRO PV is specifiek ontwikkeld voor deze toepassing en is geschikt voor de DC-spanning die binnen moderne zonnestroominstallaties voorkomt.

Binnen de ISPRO PV-serie zijn Type 1+2 en Type 2 uitvoeringen beschikbaar. Een Type 1+2 SPD combineert bescherming tegen bliksemstromen met bescherming tegen schakeloverspanningen. De Type 2-uitvoering is bedoeld voor het afleiden van schakeloverspanningen en andere kortdurende overspanningen binnen de installatie.

De keuze tussen Type 1+2 en Type 2 hangt af van de opbouw en het risicoprofiel van de PV-installatie. Bij een installatie waarbij bescherming tegen bliksemstromen aan de DC-zijde noodzakelijk is, kan een Type 1+2 uitvoering onderdeel zijn van het overspanningsbeveiligingsconcept. Een Type 2 uitvoering kan worden toegepast wanneer Type 2-bescherming volstaat.

De ISPRO PV is leverbaar voor twee veelvoorkomende spanningsniveaus binnen PV-systemen: 1100 V DC en 1500 V DC. De maximale continue PV-bedrijfsspanning Ucpv van de overspanningsbeveiliging moet worden afgestemd op de maximale spanning van de betreffende PV-installatie.

Het is belangrijk om bij de selectie van een DC-overspanningsbeveiliging niet alleen naar het nominale spanningsniveau van de installatie te kijken. Ook de configuratie van de PV-strings, de plaats van de SPD, de beschikbare aarding en de overige overspanningsbeveiliging binnen de installatie spelen een rol.

De Type 1+2 uitvoering van de ISPRO PV heeft een bliksemstootstroom Iimp van 6,25 kA per pool. Iimp geeft bij een Type 1 SPD de afleidcapaciteit voor een gestandaardiseerde bliksemstroomimpuls aan. De Type 1+2 uitvoering combineert deze bliksemstroombeveiliging met Type 2-bescherming tegen schakeloverspanningen.

De Type 2 uitvoering van de ISPRO PV heeft een nominale afleidstroom In van 20 kA. Deze waarde wordt bepaald met een gestandaardiseerde 8/20 µs-stroomgolf en geeft de nominale afleidcapaciteit van de Type 2 SPD aan.

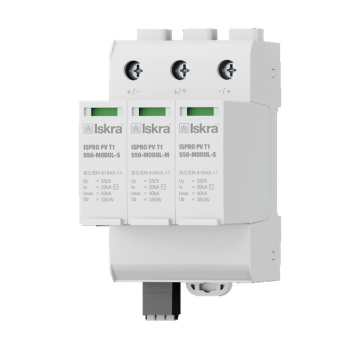

De ISPRO PV is leverbaar in een 3+0-configuratie. Deze uitvoering is specifiek bedoeld voor PV-systemen en bestaat uit twee DC-polen plus een aansluiting naar aarde. Hiermee kan de overspanningsbeveiliging worden opgenomen in de DC-zijde van de PV-installatie.

Welke configuratie en aansluitwijze nodig zijn, hangt af van de opbouw van het PV-systeem en de wijze waarop de DC-zijde is geaard of geïsoleerd. De technische gegevens en het aansluitschema van de gekozen uitvoering moeten daarom altijd worden gevolgd bij de installatie.

De ISPRO PV beschikt over een uitwisselbare insteekmodule. Wanneer de beveiligingsmodule na een overspanningsgebeurtenis vervangen moet worden, kan de module afzonderlijk worden vervangen zonder de DC-bedrading volledig los te nemen.

Dit maakt inspectie en onderhoud van de overspanningsbeveiliging eenvoudiger. Dat is vooral praktisch wanneer de SPD in een string combiner box of op een moeilijk bereikbare locatie is gemonteerd. Optioneel is de ISPRO PV leverbaar met een meldecontact voor externe storingssignalering. Hiermee kan de status van de overspanningsbeveiliging worden doorgegeven aan bijvoorbeeld een bewakings- of gebouwbeheersysteem.

De ISPRO PV is geschikt voor montage op DIN-rail en kan onder andere worden geïntegreerd in een string combiner box of in de buurt van de omvormer. De juiste positie van de SPD is afhankelijk van de installatieopbouw, kabellengtes en het gekozen overspanningsbeveiligingsconcept.

Bij PV-installaties is het belangrijk om niet alleen de AC-zijde, maar ook de DC-zijde van de installatie te beoordelen. Een overspanningsbeveiliging op de DC-zijde kan worden gecombineerd met passende overspanningsbeveiliging aan de AC-zijde van de omvormer. De benodigde beveiligingsopbouw moet worden bepaald op basis van de volledige installatie.

Bij het selecteren van een ISPRO PV zijn de maximale PV-bedrijfsspanning, het gewenste beveiligingstype en de plaats binnen de installatie belangrijke aandachtspunten. Voor systemen tot 1100 V DC en 1500 V DC zijn verschillende uitvoeringen beschikbaar.

Daarnaast moet worden bepaald of Type 2-bescherming voldoende is of dat bescherming tegen bliksemstromen met een Type 1+2 SPD noodzakelijk is. Bij de keuze spelen onder andere de aanwezigheid van externe bliksembeveiliging, de positie van de PV-panelen, de kabellengtes en de volledige beveiligingsopbouw van de installatie een rol.

Dijkman Elektrotechniek levert de ISKRA ISPRO PV voor professionele zonnestroominstallaties. De serie biedt DC-overspanningsbeveiliging voor 1100 V DC en 1500 V DC en is verkrijgbaar als Type 1+2 en Type 2. Daarmee zijn er oplossingen voor verschillende toepassingen aan de DC-zijde van een PV-installatie.
