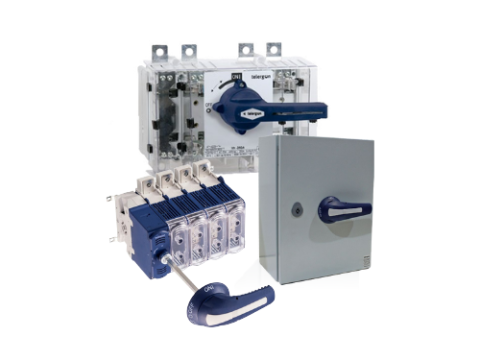

Telergon mespatroonschakelaars – M3 en M21-serie bij Dijkman

Telergon mespatroonschakelaars zijn ontworpen voor het veilig schakelen en beveiligen van elektrische installaties. Deze componenten combineren de functionaliteit van een lastscheider met de bescherming van een zekering. Dijkman Elektrotechniek biedt onder andere de M3- en M21-series aan, geschikt voor uiteenlopende toepassingen binnen de industriële automatisering, energieverdeling en machinebouw.

Wat is een mespatroonschakelaar?

Een mespatroonschakelaar is een elektrotechnisch apparaat dat circuits veilig kan onderbreken. Dankzij de geïntegreerde zekeringen biedt het bescherming tegen overbelasting en kortsluiting. Mespatroonschakelaars worden onder meer gebruikt in verdeelkasten, PV-installaties, infrastructuurtoepassingen en batterijopslagsystemen. Ze dragen bij aan de veiligheid van installateurs en onderhoudspersoneel, doordat circuits snel en betrouwbaar spanningsvrij kunnen worden gemaakt.

Telergon M3-serie (32A – 250A)

De M3-serie is een compacte zekeringlastscheider die geschikt is voor toepassingen tot 250 ampère. Het modulaire ontwerp maakt deze serie flexibel inzetbaar. De schakelaars zijn verkrijgbaar in verschillende configuraties, zoals 2-polig, 3-polig en 3P+N.

De M3-serie wordt vaak toegepast in situaties waar beperkte ruimte beschikbaar is, bijvoorbeeld in besturingspanelen en gebouwinstallaties. De schakelaars kunnen worden gemonteerd op een DIN-rail of montageplaat en zijn eenvoudig uit te breiden met accessoires zoals hulpcontacten of vergrendelbare handgrepen. De M3-serie voldoet aan de norm IEC/EN 60947-3.

Download de M3 folder

Telergon M21-serie (160A – 800A)

Voor toepassingen met hogere vermogens is de M21-serie ontwikkeld. Deze zekeringlastscheiders zijn geschikt voor installaties met stromen tussen 160 en 800 ampère. Ze zijn robuust uitgevoerd en geschikt voor onder meer industriële verdeelinrichtingen, PV-systemen, batterijopslag en utiliteitsbouw.

De M21-serie is leverbaar in 3-polige en 3P+N-uitvoeringen, met optioneel een vierpolige variant. De schakelaars kunnen worden uitgerust met frontbediening of verlengde bediening en bieden betrouwbare prestaties bij hoge belasting. Ook deze serie voldoet aan de IEC/EN 60947-3 norm.

Download de M21 folder
